Pilotní ventil RCA3D2

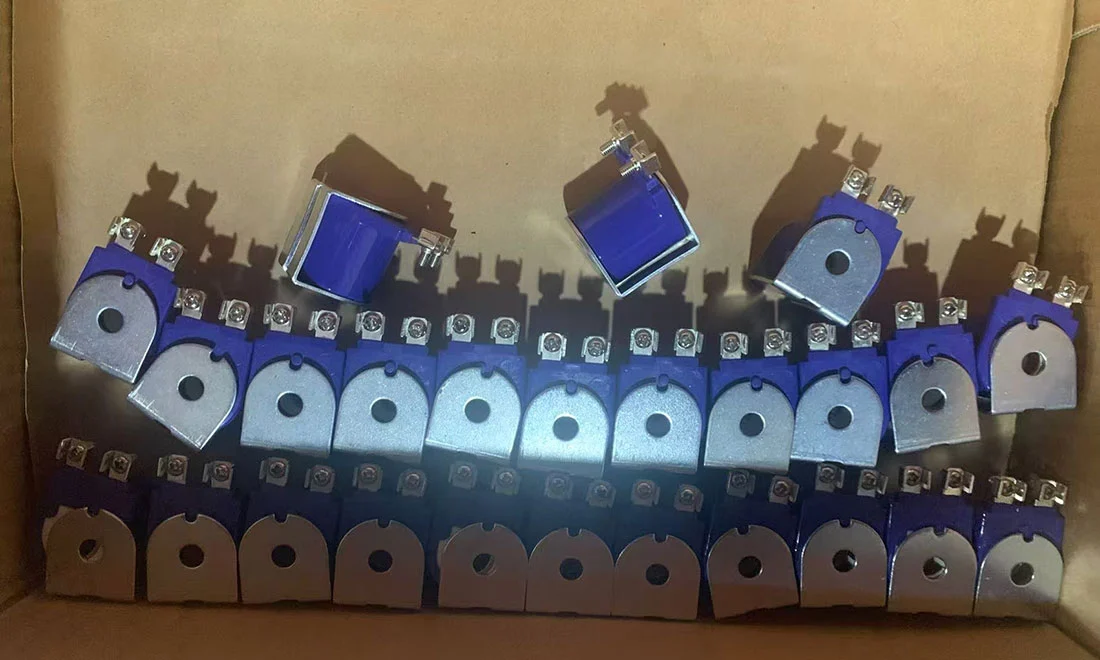

Pilotní ventil RCA3D2 je také známý jako solenoidová cívka řady Q, pilotní ventil je vhodný pro všechny pulzní ventily typu Goyen, pulzní ventily řady RCA3d a box pulzních ventilů.

Odeslat dotaz

Popis výrobku

Rozsah aplikace

Pilotní ventil RCA3D2 je vhodný pro všechny pneumatické regulační pulzní ventily Goyen a je kompatibilní s různými systémy pro odstraňování pulzního prachu v prostředích Goyen. Tím je zajištěno, že může fungovat stabilně v drsných podmínkách.

Pokyny pro instalaci pilotního ventilu RCA3D2

1. Požadavky na instalační otvor: instalační otvory vrtáku s průměrem фl19.3 - 19,4 mm na instalační desce pilotního ventilu.

2. Tloušťka instalační desky: Tloušťka instalační ocelové desky musí překročit 1,5 mm, aby byla zajištěna síla instalace.

3. Těsnění a montáž:

A. Před utažením matic se ujistěte, že je O-kroužek správně nainstalován, aby byl zaručen těsnicí výkon.

B.It se doporučuje sestavit elektromagnetickou cívku na pilotní ventil před instalací pilotního ventilu, aby se zlepšila účinnost instalace.

4. Požadavky na napětí: Aby bylo zajištěno normální provoz pulzního ventilu, musí být vstupní napětí solenoidového ventilu udržováno v rozmezí -10% až +15% napětí cívky.

Specifikace materiálu pilotního ventilu RCA3D2

Díly	Materiál
Tělo ventilu	Slitina hliníku z masa
Push Rod	304 Nerezová ocel
Armatura	Nerezová ocel 430fr
Těsnicí kroužek	Nitril (guma nitrilu)
Matice	Galvanizovaná uhlíková ocel
Šroub	302 Nerezová ocel
Svorka	Uhlíková ocel (mechanicky stisknutá)

Provozní parametry

• Doporučená šířka pulsu: 50–500 ms

• Doporučený interval pulsu: 1 minuta nebo více

Parametry výkonu produktu

Indikátory výkonu	Podrobnosti o parametru
Koeficient toku	CV ＝ 0,32
Maximální pracovní tlak	860 KPA
Minimální pracovní tlak	0 KPA
Minimální pracovní teplota	-40 ℃
Maximální pracovní teplota	82 ℃
Platný plyn	Střední vzduch nebo inertní plyn

Podrobnosti modelu objednávání produktů

Velikost portu modelu	Typ vlákna	Velikost výfukového portu
RCA3D0	1/8 ”npt	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Provozní parametry

Specifikace modelu: Podívejte se na K-Parametry v elektromagnetickém datovém listu cívky typu Q a vyberte konkrétní model založený na požadavcích na napětí.

Příklad:

• RCA3D0 - 300 = 1/8 "NPT vstupní port, napětí 200/240vac, s blokem terminálu DIN.

• RCA3D1 - 336 = 1/8 "BSPP vstupní port, napětí 24VDC, se šroubovacím kabelem (vhodné pro elektromagnetické montážní boxy).

Údržbářské díly

• K0380: Zahrnuje nitrilové těsnění O-kroužek, armatur, pružiny a sestavu pushrodu.

• K0384: Zahrnuje těsnění materiálu vinového materiálu a všechny komponenty z K0380.

• Hmotnost: RCA3D0, RCA3D1 (bez cívky) je 0,174 kg
