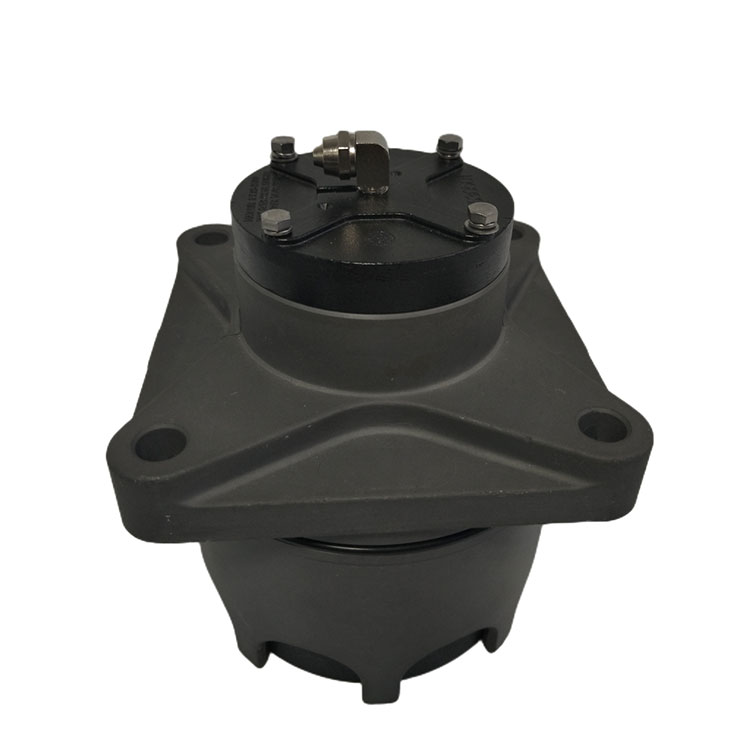

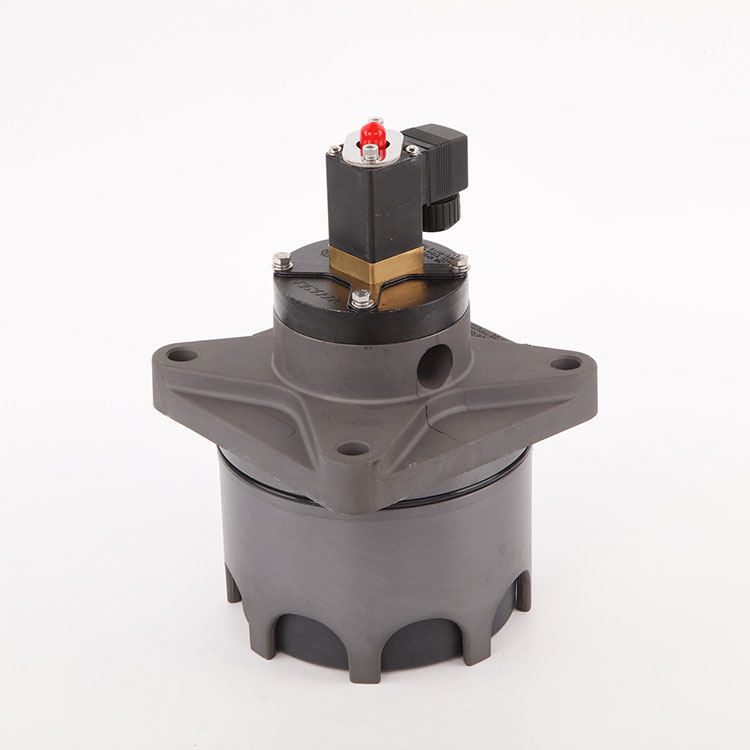

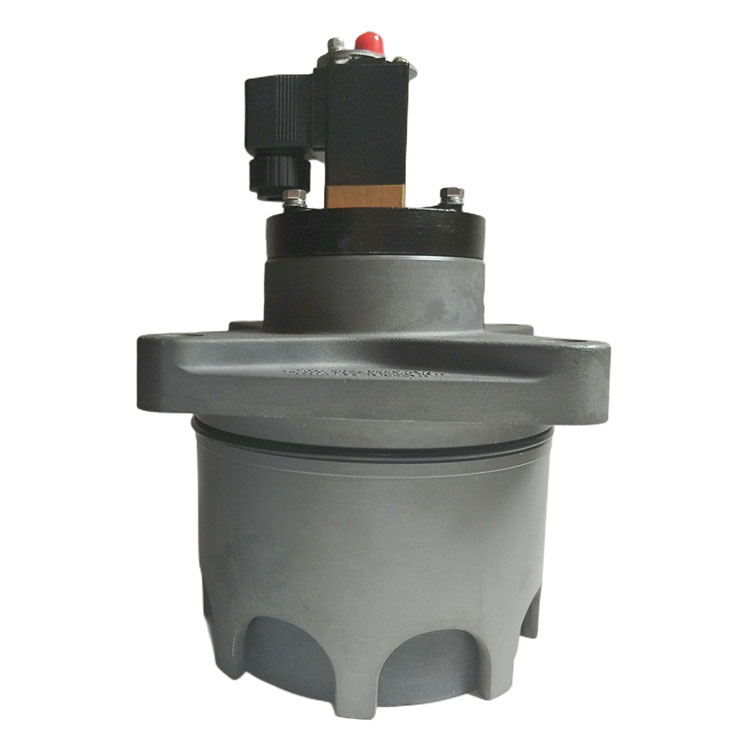

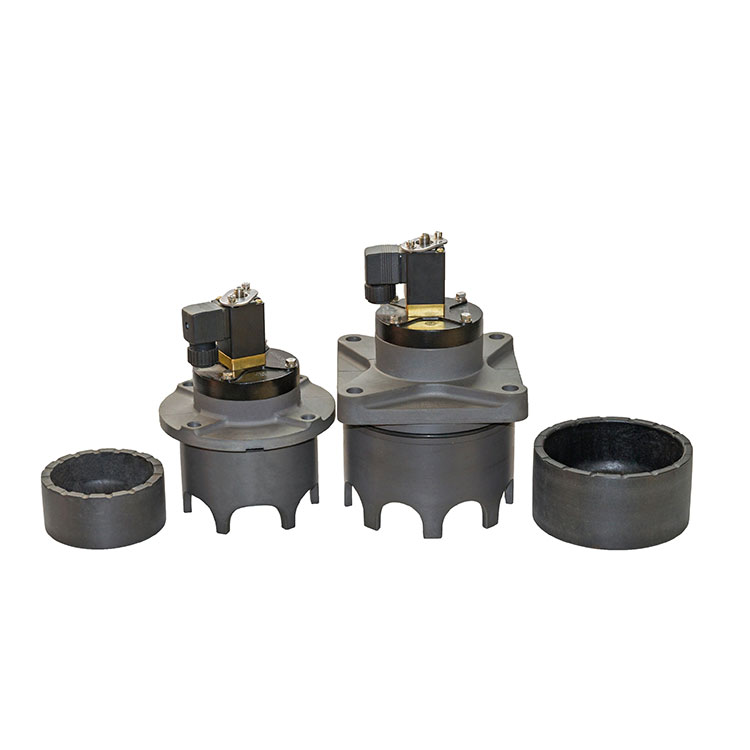

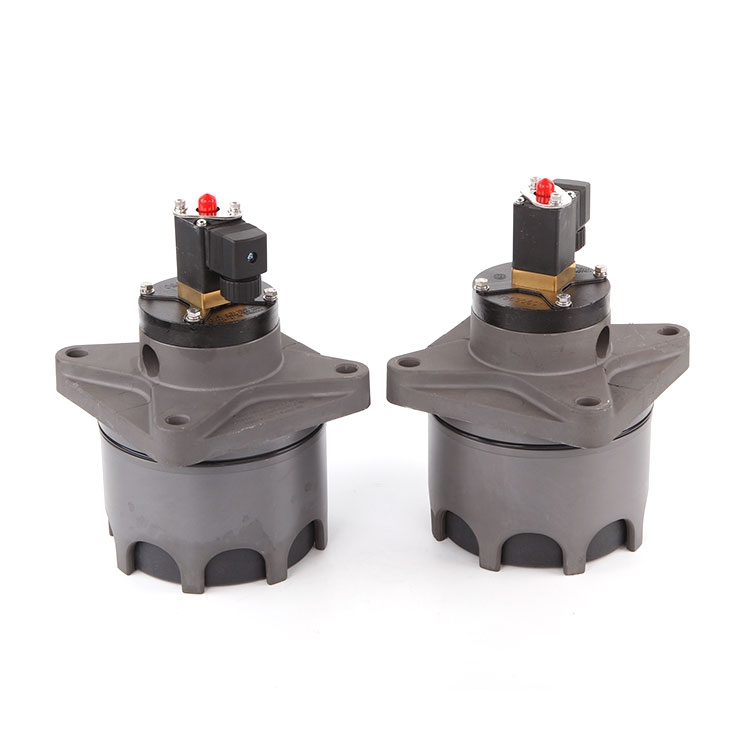

Pístový pulzní ventil

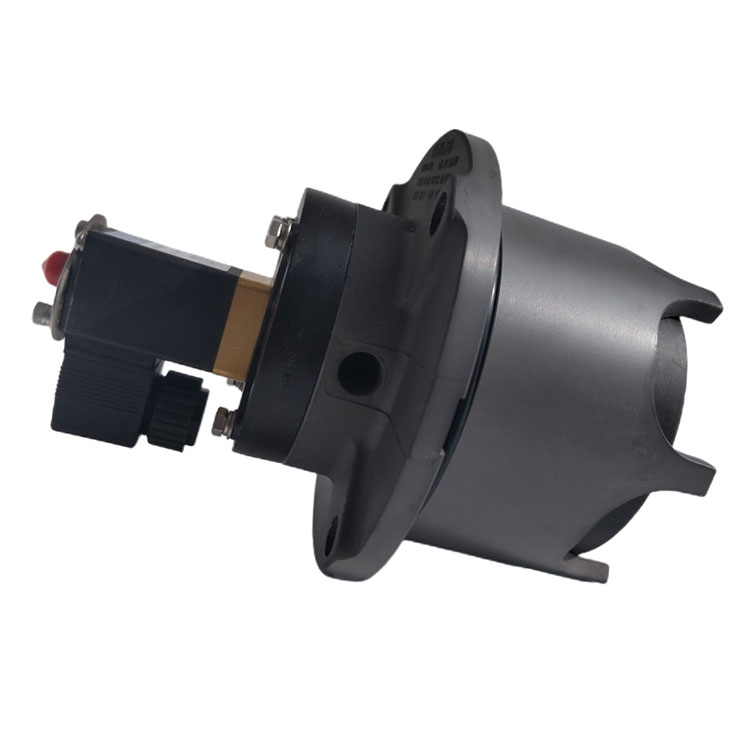

Hvězdný stroj Qingdao poskytuje v1614718 pístojní pulzní ventil, je založen na membránovém elektromagnetickém pulzním ventilu a pístovém mechanismu, přijímá vloženou strukturu se silnějším foukacím výkonem a delší životností. Jeho hlavní rysy jsou:

Strukturální rysy

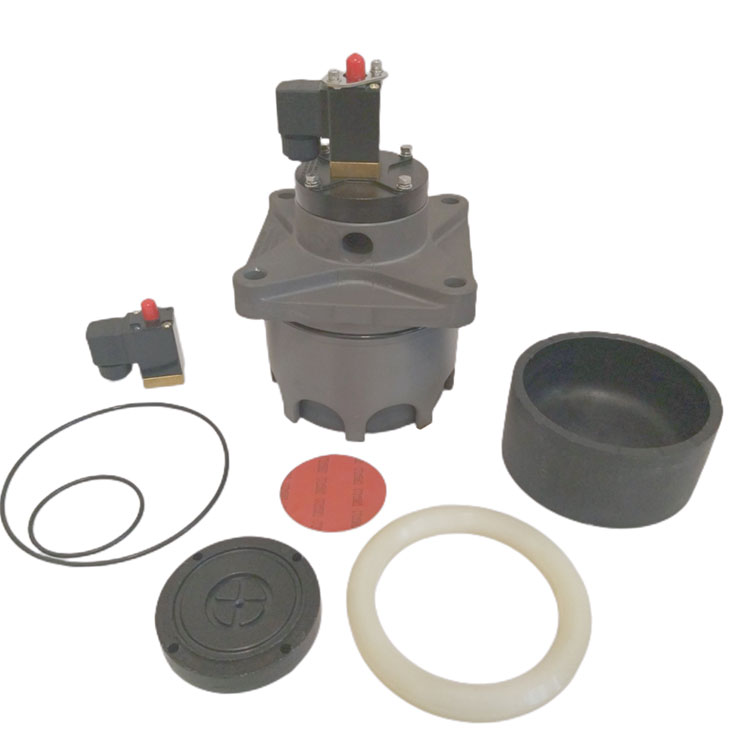

Plocha zadní komory, složená z elektromagnetické pilotní hlavy, pístu a tělesa ventilu, je větší než přední komora a pneumatická síla zajišťuje citlivý uzavírací stav.

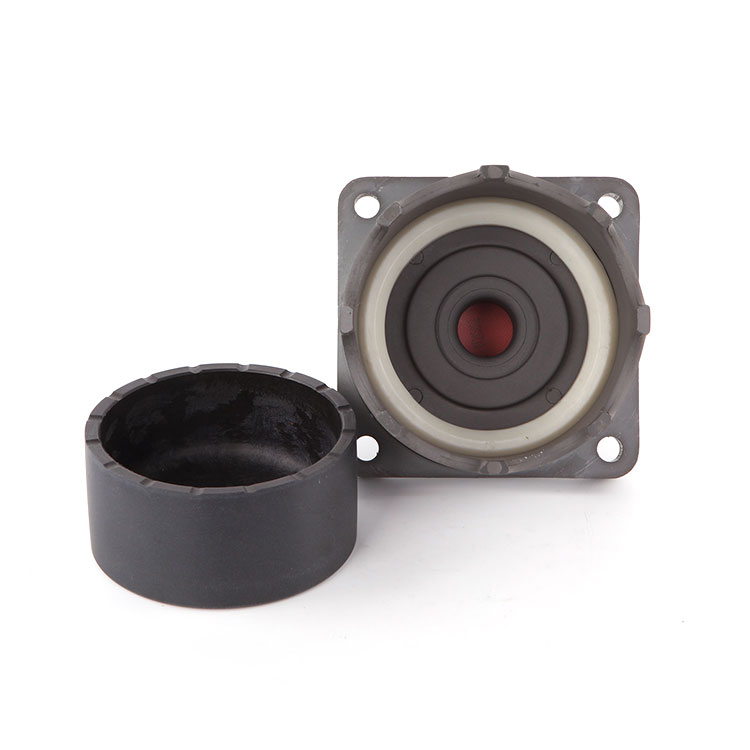

Zrušení gumové membrány a tlakové pružiny, použití vysoce pevné struktury pístu, výrazně zlepšuje trvanlivost.

Pracovní princip pístového pulzního ventilu je rozdělen do dvou fází:

Foukací stav: Po zadání signálu elektrickým ovladačem otevírá elektromagnetická pilotní hlava vykládací otvor a tlakový plyn v přední komoře pístu zvedne píst a otevře foukací kanál.

Uzavřený stav: Po zmizení signálu je vykládací otvor uzavřen, tlak plynu v zadní komoře pístu tlačí píst k resetování a kanál je uzavřen.

Technický standard

Pracovní tlak: 0,2 ~ 0,6MPa

Specifikace napětí: DC24V nebo AC220V/50Hz

Stupeň ochrany: IP65

Pracovní médium: Čistý vzduch

Použitelná teplota: Typ teploty místnosti -25 ~ 85 ℃, typ vysoké teploty -25 ~ 230 ℃.

Životnost: 1 milionkrát

Instalační specifikace pístového pulzního ventilu

Požadavky na těsnění: Závislé připojení by mělo být naplněno surovinou páskou PTFE nebo těsnění nitě a kombinovaný povrch distribuční skříňky vzduchu by měl být hladký a čistý.

Zpracování zdroje vzduchu: Vstupní potrubí vzduchu v distribuční krabici vzduchu by mělo být instalováno pomocí filtru a regulátoru a dno je vybaveno vypouštěcím ventilem, aby se zajistilo, že stlačený vzduch je suchý a bez nečistot.

Přesnost zpracování: Koncová plocha instalace vzduchového balíčku podle zpracování obrázku 2, aby byla zajištěna tolerance velikosti a drsnost povrchu.

Požadavky na čištění: Airbag a Blowpipe by měly být před instalací důkladně vyčištěny, aby se zabránilo zbytkovým zbytkům.

Spojení

Při instalaci kulatého potrubí by měly být rozměry podle obr. 3, aby se zajistilo porovnávání připojení (např. Aperture φ150/φ120).

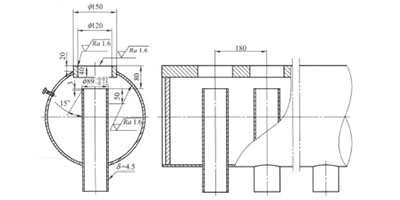

Schéma obrábění připojení potrubí (obr. 2) specifikuje klíčové rozměry: celková šířka 180 mm, 15 ° zkosení, tloušťka Δ = 4,5 mm.

Externí rozměry

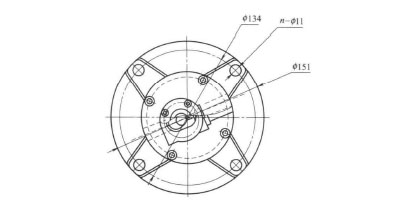

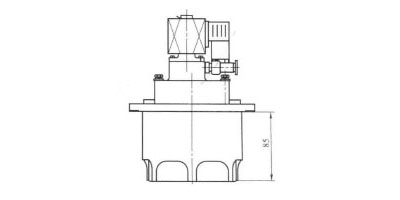

Vnější rozměry 3palcového pístového pulzního ventilu jsou znázorněny na obrázku 3, s klíčovými parametry, jako je celková délka 134 mm a montážní otvory označené φ151 mm.

S kompaktním designem a flexibilním uspořádáním foukání je ventil vhodný pro poptávku po vyčištění popela v průmyslovém systému odstraňování prachu v popelu. Optimalizací struktury pístu a elektromagnetické kontroly dosahuje rychlé reakce a stabilního provozu a splňuje přísné požadavky spolehlivosti a přesnosti pro exportní produkty.

Obrázek.1 Obrázek.2Obrázek.3
