Pístový pulzní ventil Optipow 135

Popis produktu:

Pístový pulzní ventil Optipow135 je vestavěný elektromagnetický pulzní pístový ventil nové generace vyvinutý na základě elektromagnetického pulzního ventilu a pístového mechanismu membránového typu. Díky tomu pulzní trysky mnohem lépe fungují, nezabírají mnoho místa a usnadňuje to návrh systému trysek.

Pracovní komora Optipow135 se liší od tradičních membránových ventilů, protože nemá žádné zranitelné části, jako jsou pryžové membrány a tlačné pružiny. Místo toho používá píst vyrobený z vysoce pevných materiálů, díky čemuž pístový ventil s elektromagnetickým pulzem vydrží mnohem déle.

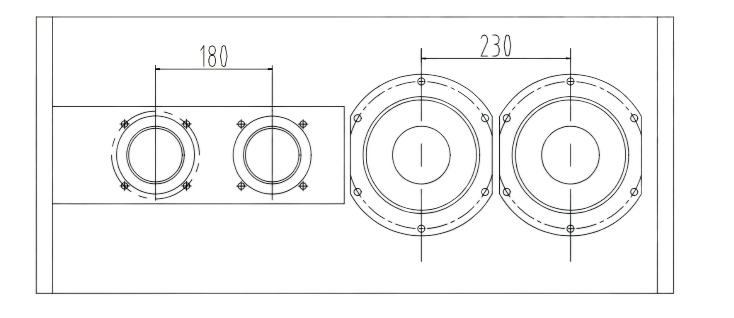

Porovnání instalačních roztečí mezi Optipow135 a standardními membránovými pulzními ventily stejné specifikace

Obrázek 1

Poznámka: Instalační vzdálenost pro Optipow105 a Optipow135 je 180 mm (minimálně 160 mm).

Parametr produktu:

Pokyny k instalaci

① Naplňte závity PTFE páskou nebo závitovým těsnicím prostředkem pro utažení a utěsnění. Dosedací plocha vzduchového potrubí musí být rovná. Ujistěte se, že spojovací povrch je plochý, rovný a hladký, aby byla zaručena jeho těsnost.

② Nainstalujte filtr a regulátor tlaku na vstupní potrubí vzduchového potrubí a vypouštěcí ventil na spodní straně vzduchového potrubí, abyste zajistili, že se v potrubí nenahromadí voda a že stlačený vzduch bude suchý a čistý.

③ Čelní plocha pro instalaci vzduchové nádrže musí být opracována v souladu se schématem obrábění vzduchové nádrže. Přísně dodržujte požadavky na čistotu instalačního povrchu vzduchové nádrže.

④ Před instalací ventilu se ujistěte, že vnitřek a vnější strana vzduchové nádrže a dmychadla jsou čisté a bez částic nečistot.

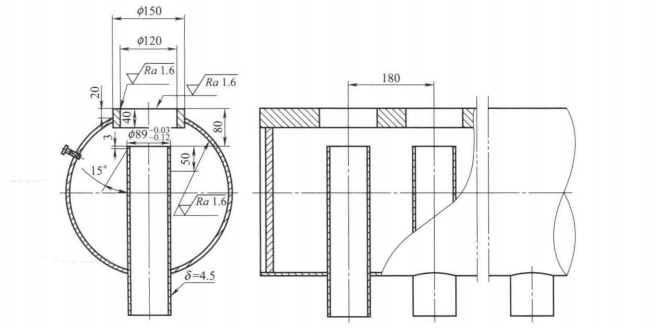

⑤ Viz obrázek 2, kde je schéma obrábění připojení vzduchového potrubí.
