Jak vybrat a sladit elektromagnetický pulzní ventil pro tkaninový filtr?

V oblasti průmyslové prašnosti určuje systém odstraňování popela tkaninového filtru přímo provozní efektivitu a stabilitu zařízení. Výběr a konfigurace elektromagnetických pulzních ventilů, jakožto hlavního pohonu systému odstraňování popela, jsou klíčové. Nesprávný výběr může nejen vést ke zvýšení odporu v lapači prachu a snížení objemu zpracovatelského vzduchu, ale může dokonce způsobit poruchu zařízení. Proto je vědecký a rozumný výběr a konfigurace elektromagnetických pulzních ventilů klíčem k zajištění účinného provozu systému odstraňování prachu.

I. Objasněte základní principy pro výběr pulzních ventilů

Rozhodujícím orgánem pro výběr elektromagnetických pulzních ventilů je konstruktér tkaninového filtru.

Odstraňování popela je důležitým opatřením pro zajištění normálního provozu pulzního rukávového filtru.Pulzní ventil zajišťuje zdroj vzduchu, zatímco doprava a distribuce ofukovací trubky a charakteristika odezvy filtračního vaku společně určují konečný efekt. Výkon foukání a objem vzduchu pulzního ventilu musí odpovídatprachový koláč vytvořený na povrchu filtračního sáčku.Nedostatečné odstranění popela může vést ke zvýšenému odporu zařízení, snížení objemu zpracovatelského vzduchu a zhoršení provozních podmínek systému; nadměrné odstraňování popela může způsobit poškození filtračního sáčku a zvýšit emise jemných částic. Proto je přesný výběr pulzního ventilu technickým klíčem k vyvážení odporu zařízení a účinnosti filtrace.

Kapacita foukání pulzního ventilu je omezena různými faktory v systému odstraňování prachu.

Ze vstupní strany objem a tlak rozvodné skříně plynu, vnitřní průměr potrubí přívodu plynu a kapacita přívodu plynu zdroje přímo ovlivňují výkon foukání. Materiál, průměr, délka a množství filtračního sáčku, stejně jako teplota, vlhkost a viskozita prachu, to vše klade na vyfukování různé požadavky, ať už na straně naložení. Proto není vědecké posuzovat schopnost pulzního ventilu odstraňovat prach pouze na základě jeho foukací kapacity.

II. Osvojit si typy a použitelné pracovní podmínky hlavních pulzních ventilů

V současné době jsou elektromagnetické pulzní ventily primárně kategorizovány do tří typů: pravoúhlé, ponořené a přímé. Každý typ má odlišné strukturální a výkonové charakteristiky, díky čemuž je vhodný pro různé pracovní podmínky.

Pravoúhlý pulzní ventil je běžný typ s přívodem a odvodem vzduchu v pravém úhlu 90 stupňů. Tento typ ventilu obvykle pracuje při pracovním tlaku 0,4-0,6 MPa, s rozsahem okolní teploty -10 ℃ až 55 ℃ a relativní vlhkostí nepřesahující 85 %. Díky své kompaktní konstrukci se běžně používá v online systémech odstraňování popela za běžných provozních podmínek.

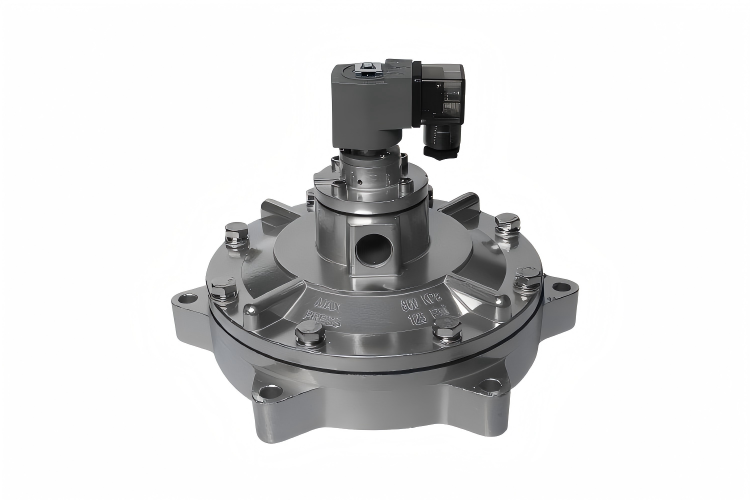

Ponořený pulzní ventilodvozuje svůj název od instalace uvnitř plynového vaku. Tato struktura snižuje odpor průtokové cesty a snižuje tlak zdroje foukaného plynu, takže je vhodná pro nízkotlaké aplikace. Tlak zdroje foukaného plynu může být až 0,2-0,3 MPa, což může snížit spotřebu energie a prodloužit životnost membrány.

Středy vstupu a výstupu vzduchu z přímého pulzního ventilu jsou zarovnány. Jeho výhodou je pohodlná instalace a běžně se používá v pulsních sběračích prachu air box; nevýhodou však je, že proudění vzduchu při průchodu tělesem ventilu zaznamenává větší odpor.

III. Přesné přizpůsobení na základě parametrů provozních podmínek

Při výběru modelu byste se neměli spoléhat pouze na zkušenosti nebo jeden parametr, ale měli byste provést komplexní analýzu na základě konkrétních provozních podmínek a parametrů.

Provozní teplota je důležitým základem pro výběr modelu.

Například pravoúhlý pulzní ventil je obvykle vhodný pro použití v prostředích od -10 ℃ do 55 ℃. Pro speciální vysokoteplotní nebo nízkoteplotní prostředí je nutné zvolit membránové komponenty s odpovídající úrovní teplotní odolnosti nebo speciálně upravené produkty.

Výběr typu ventilu je dán požadavkem na tlak pro odstraňování popela.

Pokud je tlak stlačeného vzduchu poskytovaný systémem relativně nízký (0,2-0,4 MPa), měl by být upřednostněn ponořený pulzní ventil; pokud je tlak dostatečný (0,4-0,6 MPa), lze použít buď pravoúhlý typ, nebo přímý typ.

Nelze opomenout ani vlastnosti prachu.

Pro prach s vysokou viskozitou a vysokou koncentrací je vyžadována silnější schopnost odstraňování prachu, což vyžaduje pulzní ventil s dostatečným ofukovacím objemem a stabilním otevíráním.

IV. Závěr

Odpopelňovací systém tkaninového filtru je komplexní celek a výběr a konfigurace pulzních ventilů není pouze technickou záležitostí, ale vyžaduje i bohaté praktické zkušenosti. Od návrhu vzduchové rozvodné skříně přes uspořádání vstřikovacích trubek až po výběr pulzních ventilů ovlivňuje každý článek konečný efekt odstraňování popela. S pokrokem průmyslové technologie se věří, že v budoucnu bude existovat více vědeckých a pohodlných metod pro vedení výběru a konfigurace pulzních ventilů, které podpoří vývoj technologie průmyslového odstraňování prachu směrem k účinnějšímu a energeticky úspornějšímu směru.
