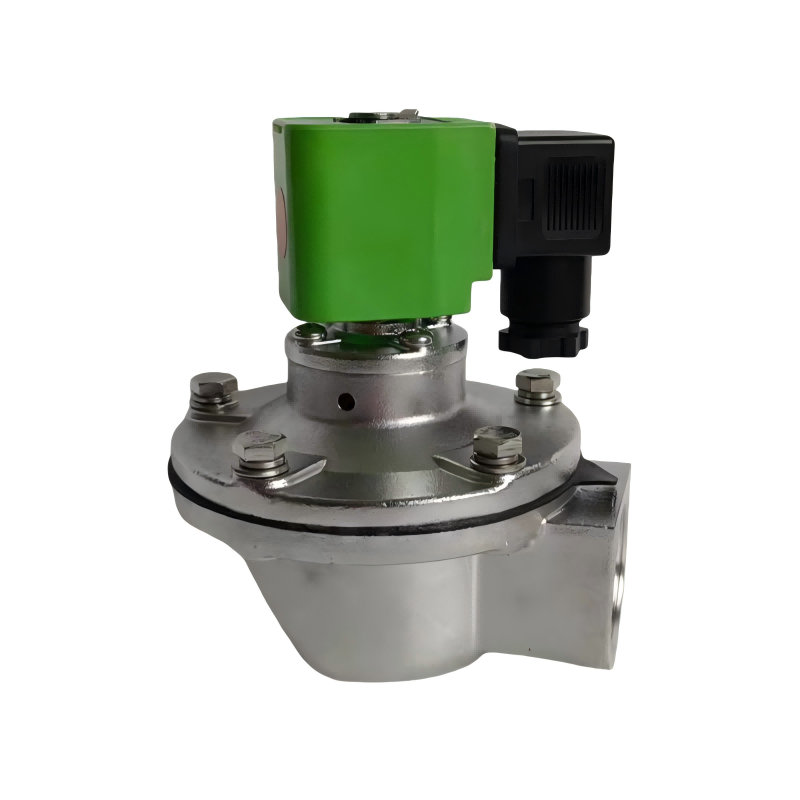

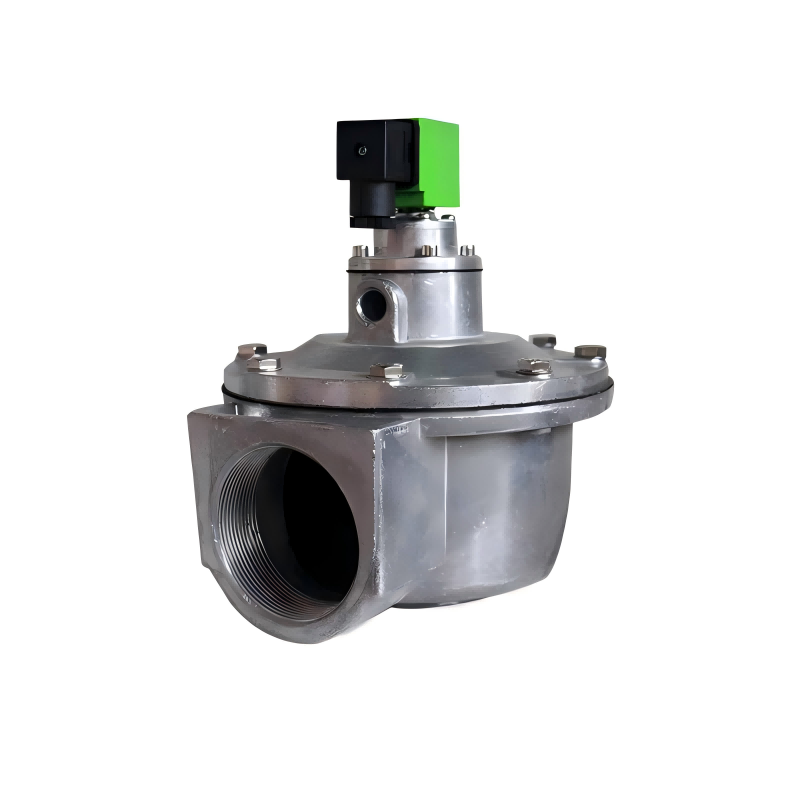

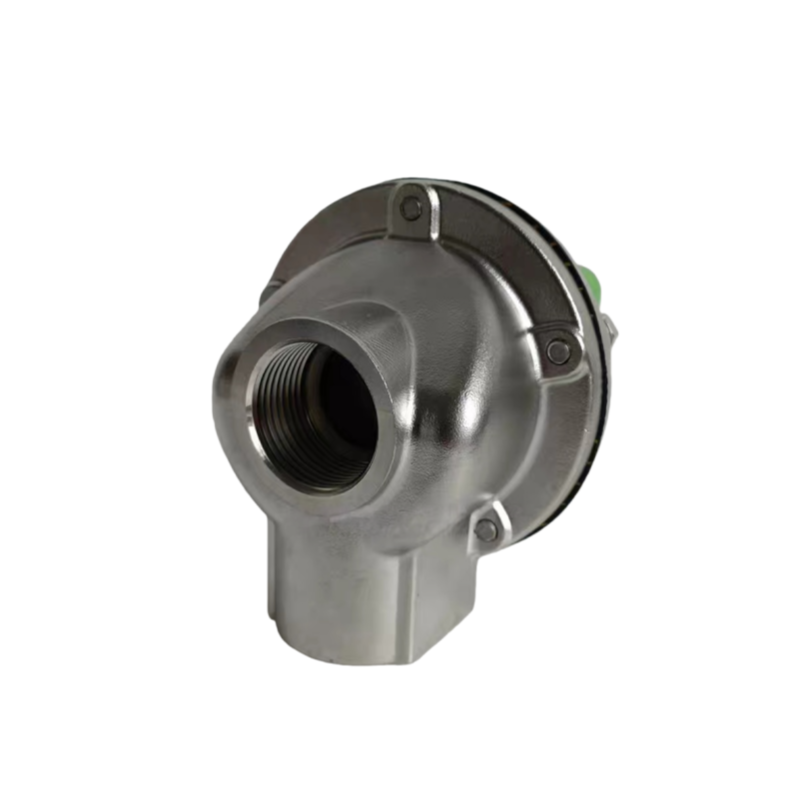

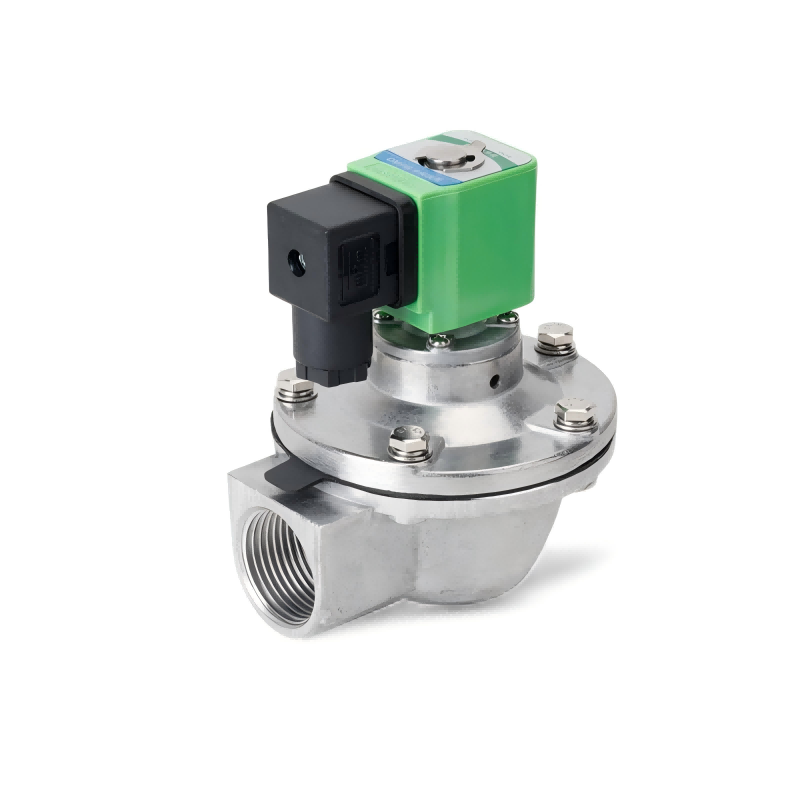

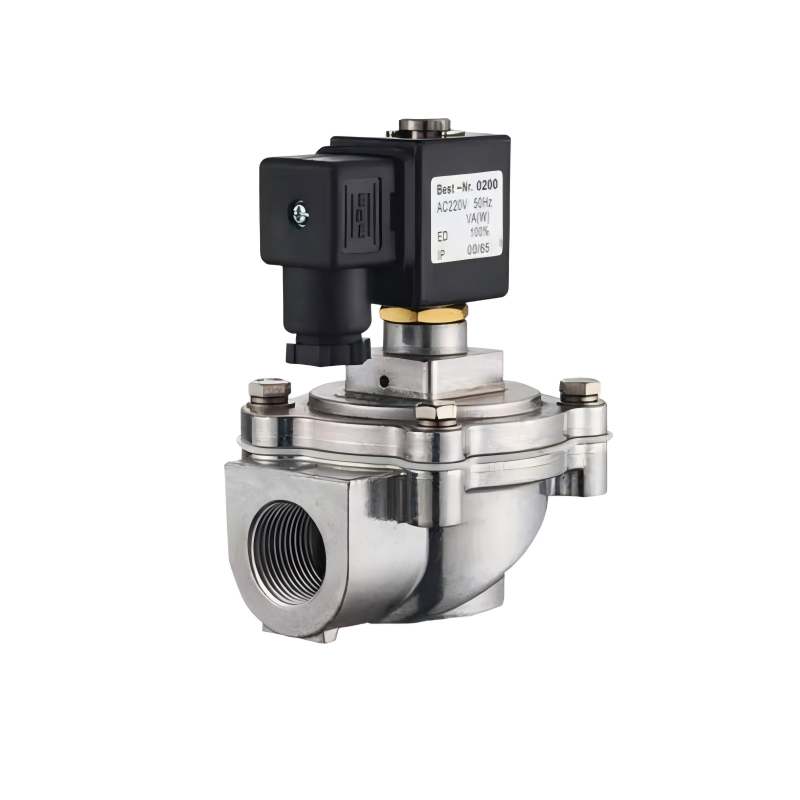

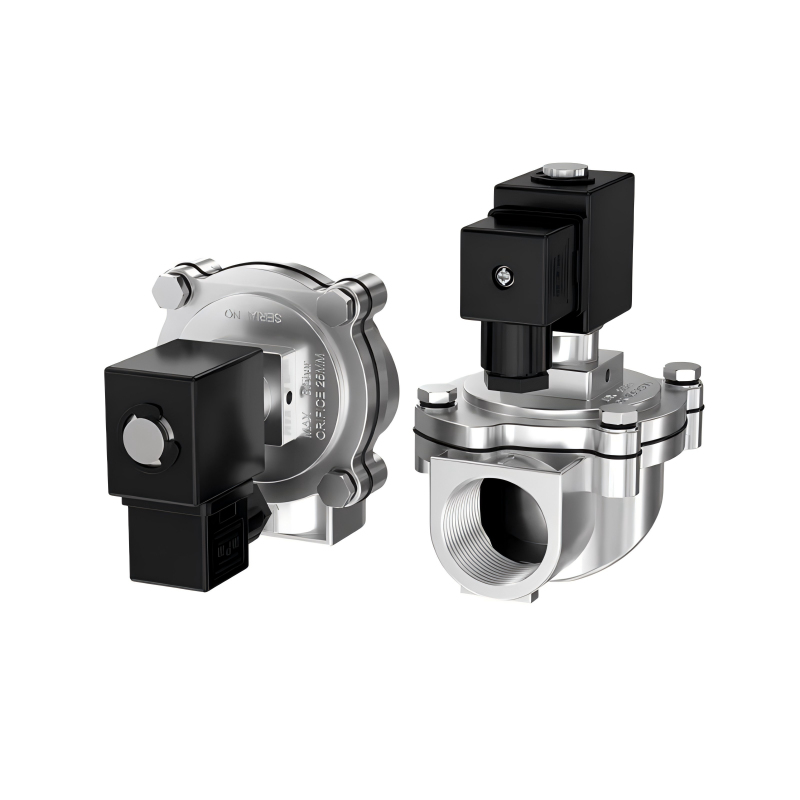

Pulzní ventil DMF-Z

Pravoúhlý elektromagnetický pulsní ventil DMF-Z je specializovaný solenoidový ventil navržený speciálně pro použití se sběrači prachu z pytlů. Slouží jako spínač stlačeného vzduchu pro pulzní tryskový čisticí systém v pulzních sběračích prachu. Řízený výstupními signály z řídicího přístroje pulse-jet postupně provádí pulzní čištění filtračních vaků řadu po řadě (nebo komoru po komoře). To udržuje odpor sběrače prachu v předem nastaveném rozsahu, zajišťuje jeho zpracovatelskou kapacitu a účinnost sběru prachu při dosažení cíle setřesení prachu z filtračních sáčků.

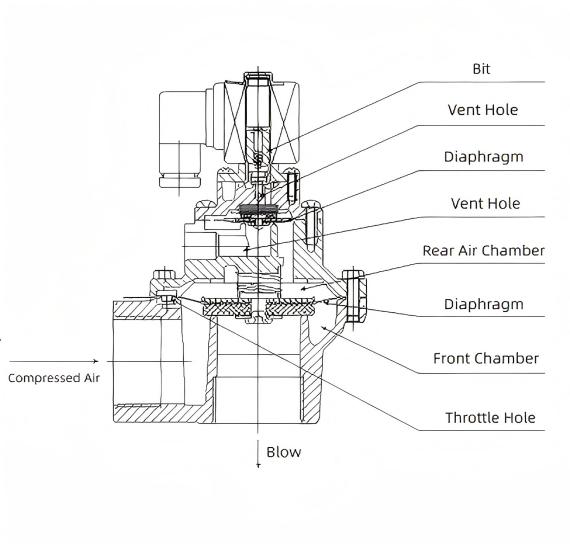

Schematický diagram

Strukturální vlastnosti

Těleso ventilu a kryt pravoúhlého elektromagnetického pulzního ventilu DMF-Z jsou vyrobeny z tlakově lité hliníkové slitiny. Po povrchové úpravě vykazují vynikající odolnost proti korozi. Membrána a těsnění jsou vulkanizovány a složeny pomocí nových procesů. Elektromagnetická pilotní hlava se skládá z magnetických materiálů a materiálů magnetického stínění z nerezové oceli. Pružiny a spojovací prvky jsou vyrobeny z nerezové oceli. Připojovací trubka rozdělovače vzduchu (vzduchová komora) a foukací trubka sběrače prachu jsou vloženy do vstupu a výstupu ventilu. Oba konce jsou utěsněny utažením kompresních matic. Ventily jsou k dispozici ve třech specifikacích – 20, 25 a 40S – pro výběr v pulzních tryskových sběračích prachu s různými kapacitami pro úpravu vzduchu (čištění). Těleso ventilu a víko jsou tlakově lité pro vysokou hustotu s průhledným lakem, který zvyšuje odolnost proti korozi. Membránové těsnění využívá kompozit kov-pryž pro vynikající tuhost a těsnost. Elektromagnetická pilotní hlava poskytuje silný magnetický tah s citlivým a spolehlivým provozem. Ventil vykazuje vynikající otevírací výkon, otevírá se spolehlivě při 85 % jmenovitého napětí. Vykazuje také vynikající uzavírací výkon, spolehlivě těsní při tlaku vzduchu 0,15 MPa.

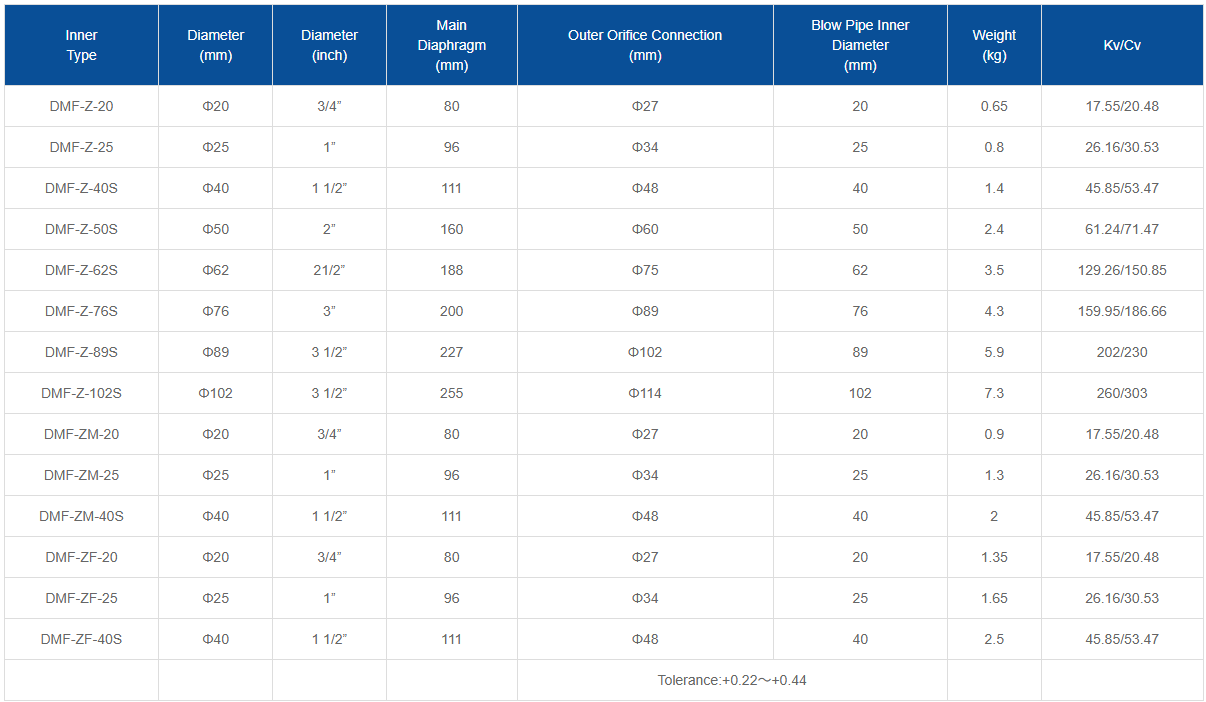

Parametry

Pracovní princip

Membrána rozděluje elektromagnetický pulzní ventil na přední a zadní komoru. Když je stlačený vzduch přiváděn otvorem škrticí klapky do zadní komory, tlak v zadní komoře nutí membránu k utěsnění výstupu ventilu, čímž se elektromagnetický pulzní ventil uvede do „zavřeného“ stavu. Když elektrický signál z regulátoru pulzního proudu ustane, kotva elektromagnetického ventilu se resetuje. Větrací otvor zadní komory se uzavře a zvýšený tlak v zadní komoře přinutí membránu utěsnit výstup ventilu, čímž se elektromagnetický ventil vrátí do „zavřeného“ stavu. Elektromagnetický pulzní ventil ovládá otevírání a zavírání odlehčovacího portu těla ventilu prostřednictvím elektrických signálů. Během odlehčení ventilu je stlačený plyn v zadní komoře odvzdušněn, zatímco stlačený plyn v přední komoře je škrcen vakuovým portem membrány, čímž se membrána zvedne, aby se zahájilo pulzní foukání. Když se těleso ventilu přestane odtěžovat, stlačený plyn rychle naplní zadní komoru přes tlumicí otvor. V důsledku rozdílu v silových oblastech na obou stranách membrány vůči tělesu ventilu se síla plynu v zadní komoře stává dominantní. Tím se spolehlivě uzavře membrána nad výtlačným otvorem ventilu a zastaví se vypouštění pulzního ventilu.

Oblasti použití

Sektor zařízení na odstraňování prachu

Baghouse Dust Collectors: Jako základní součást pulzního tryskového čisticího systému jsou tyto jednotky řízeny pulzními tryskovými ovladači, aby postupně vháněly stlačený vzduch do filtračních sáčků a udržovaly odpor prachového kolektoru v předem nastavených mezích. To zajišťuje konzistentní kapacitu zpracování a účinnost sběru prachu, díky čemuž jsou široce používány pro kontrolu prachu v těžebním průmyslu, stavebních materiálech, hutnictví a chemickém průmyslu.

Pulzní sběrače prachu Air-Box: Některé pravoúhlé pulzní ventily DMF-Z lze integrovat do systémů pulzních trysek pulzních prachových sběračů air-box, které pracují v tandemu se strukturou air-boxu pro dosažení účinného odstraňování prachu.

Pole čištění vzduchu

Průmyslové zařízení na čištění vzduchu: Používá se k řízení proudění vzduchu, odstraňování prachu z povrchů filtru, zvýšení účinnosti čištění a prodloužení životnosti filtru. Vhodné pro průmyslová odvětví s přísnými požadavky na čistotu vzduchu, jako je elektronika, farmacie a zpracování potravin.

Komerční systémy čištění vzduchu: V zařízeních na čištění vzduchu pro nákupní centra, hotely, kancelářské budovy a podobná místa pomáhají pulzní ventily DMF-Z dosáhnout účinné filtrace a čištění vzduchu.

Chemický průmysl

Separace a čištění plynů: Používá se v jednotkách pro separaci plynů během chemické výroby k přesné kontrole průtoku a tlaku plynu, což zajišťuje stabilitu a účinnost v procesu separace.

Reactor Gas Control: V chemických reaktorech reguluje vstup/výstup plynu a tlak pro udržení stabilních reakčních podmínek, čímž se zvyšuje kvalita a bezpečnost reakce.

Energetický sektor

Tepelné elektrárny: Řídí tok spalovacích plynů a páry za účelem optimalizace spalovacích procesů, zlepšení energetické účinnosti a snížení emisí znečišťujících látek.

Systémy čištění plynu: Řídí odstraňování prachu a částic během čištění plynu pro zajištění kvality plynu a minimalizaci znečištění životního prostředí.

Systémy rekuperace prachu

Používá se k regulaci průtoku plynu, tlaku a teploty pro efektivní rekuperaci prachu a opětovné použití a minimalizuje znečištění výfukovými plyny. Použitelné ve fázích rekuperace prachu v cementářském, keramickém, sklářském a souvisejícím průmyslu.

Systémy řízení kapalin

Využijte elektromagnetickou sílu k přesné regulaci přítoku a odtoku kapaliny v průmyslové výrobě. Používá se v systémech pro přenos a dávkování kapalin pro chemický, farmaceutický, potravinářský a podobný průmysl.
