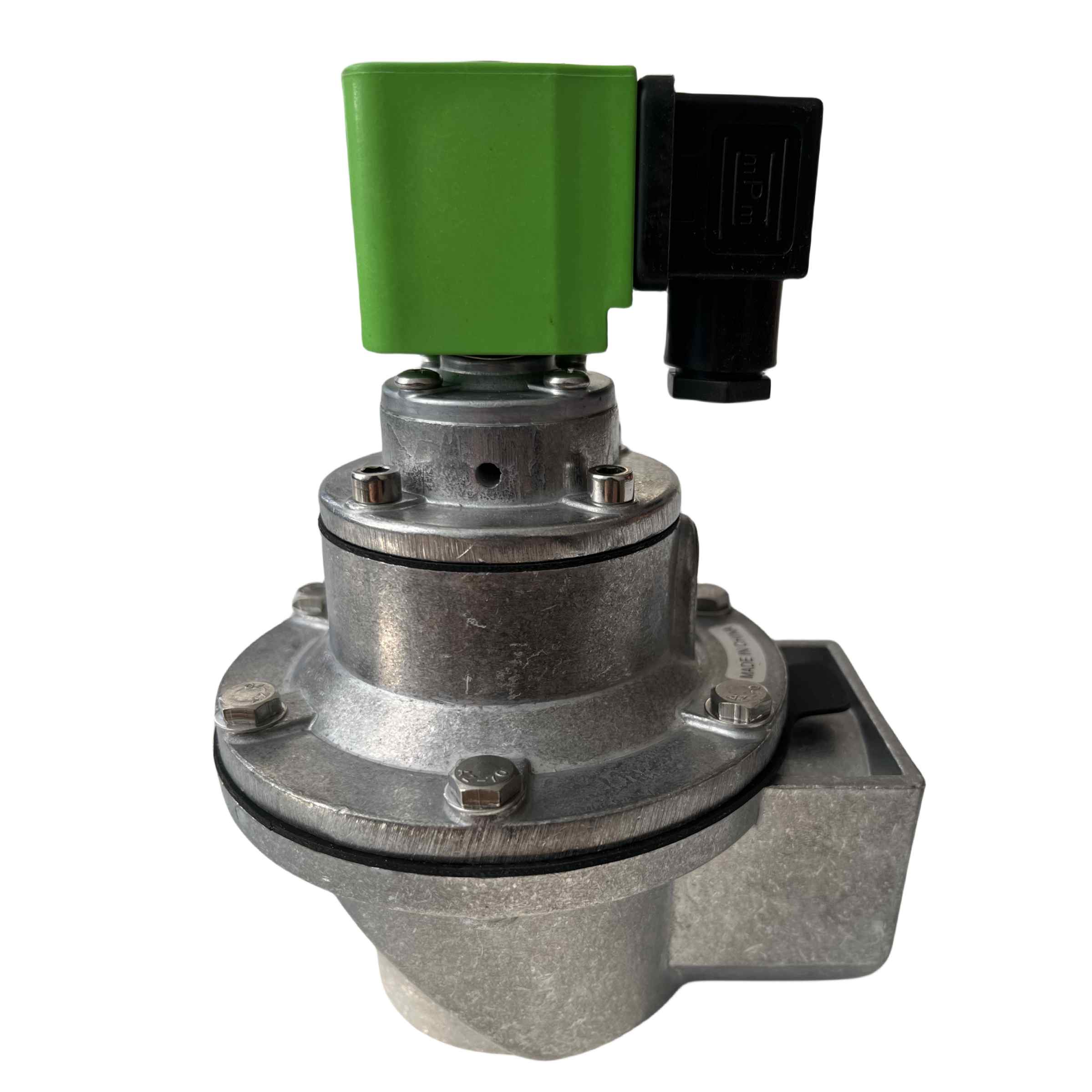

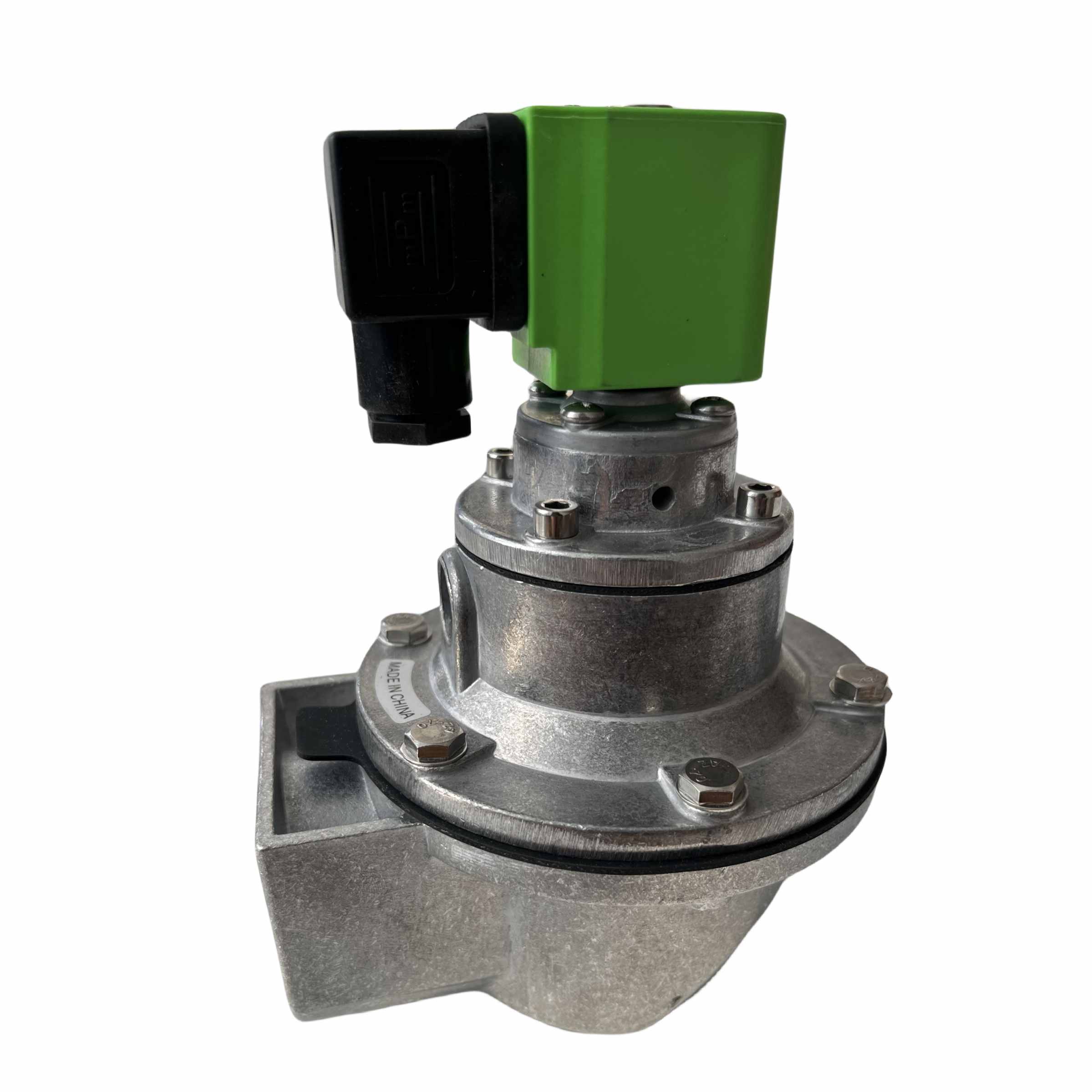

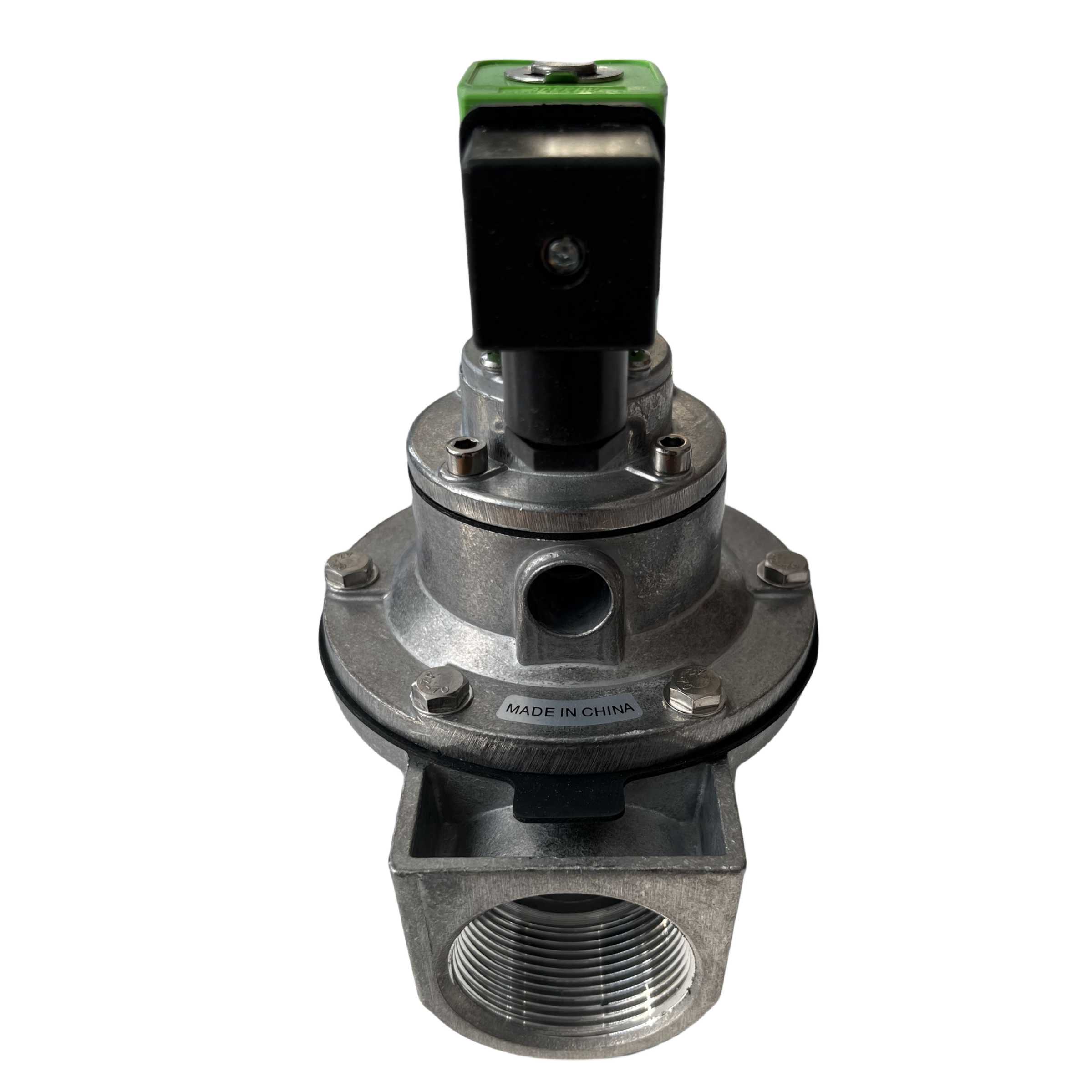

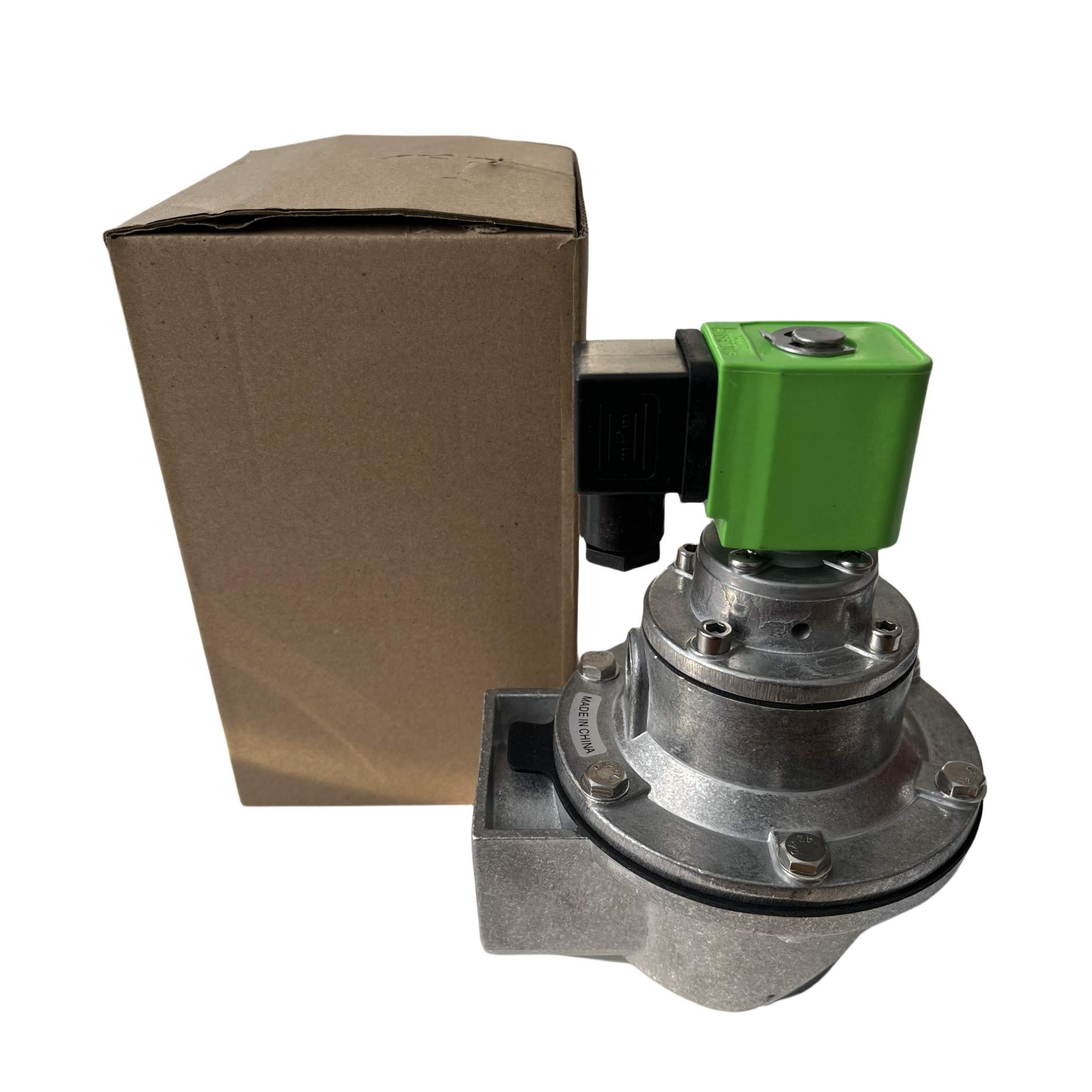

Pulzní ventil DMF-Z-40S

Popis produktu:

Pulzní ventil DMF-Z-40S je pravoúhlý ventil používaný v pulzním tryskovém čisticím systému pulzních tryskových sběračů prachu. Je vysoce účinný pro čištění široké škály filtračních prvků, včetně kulatých sáčků, obalových sáčků, nepravidelně tvarovaných sáčků a sáčků z kovových vláken, stejně jako filtračních patron, keramických trubic a slinutých plastových desek. Pulzní ventil lze připojit ke vzduchojemům a dmychadlům sběrače prachu, aby se vytvořily požadované pulzy čisticího vzduchu.

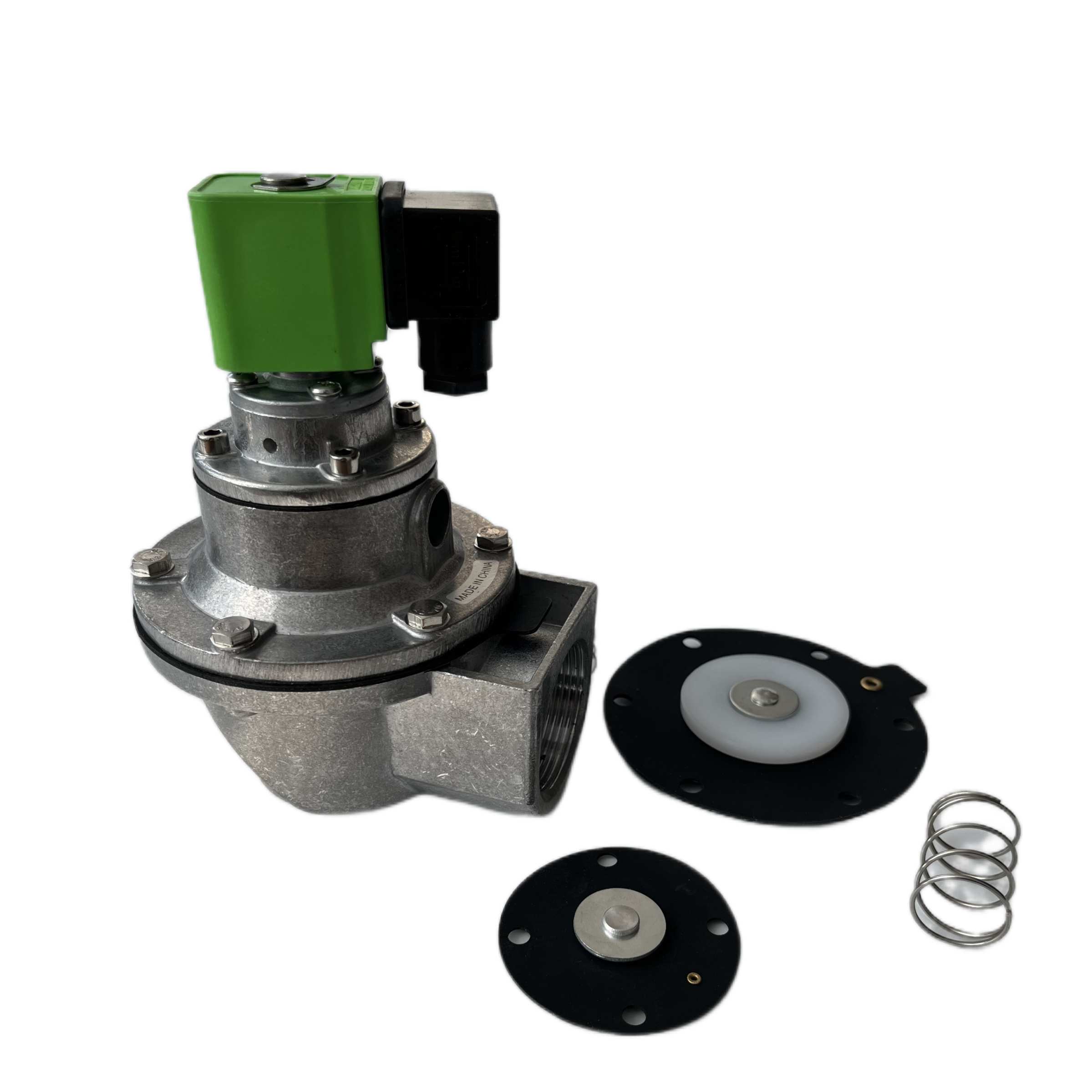

Ventil má pravoúhlou konstrukci se vstupními a výstupními otvory v úhlu 90 stupňů. Tělo ventilu a víko jsou vyrobeny z tlakově lité hliníkové slitiny s povrchovou úpravou odolnou proti korozi a membrána používá těsnění z kompozitu kov-pryž. Funguje to tak, že má membránu oddělující přední a zadní vzduchové komory. Když je aktivován elektromagnetický signál, zadní komora se odvětrá a spustí se pulzní proud. Elektromagnetické pulzní ventily mají jednoduchou konstrukci, jsou levné, snadno se instalují a udržují, rychle reagují a nespotřebovávají mnoho energie. Může pracovat při teplotách od -10 °C do 55 °C a je navržen tak, aby vydržel 2-3 roky nebo 1 milion cyklů otevření/zavření.

Parametr produktu:

Provozní tlak: 0,1 MPa až 0,7 MPa

Provozní médium: Čistý vzduch, který byl odmaštěn a zbaven vlhkosti

Provozní napětí: 24 V DC, 220 V AC, 110VAC

Provozní proud: 800 mA / 60 mA

Provozní prostředí: Teplota -10 °C až 55 °C, relativní vlhkost nepřesahující 85 %

Životnost: 2–3 roky nebo 1 milion cyklů zapnutí/vypnutí

Doba odezvy otevření: < 0,03 s (při 85 % jmenovitého napětí)

Izolační odpor: > 1 MΩ

Dielektrická pevnost: Solenoidová cívka vydrží napětí 250 V při 50 Hz po dobu 1 minuty bez poruchy

Vibrační test: Dokáže odolat vibracím při frekvenci 20 Hz, plné amplitudě 2 mm, po dobu 30 minut

Životnost membrány: ≥1 milion cyklů

Požadavky na vzhled: Povrch těla ventilu by měl být bez viditelného poškození, jako je odlupující se barva, škrábance nebo otřepy

Instalace a údržba

Pulzní ventil DMF-Z je pravoúhlý ventil s úhlem 90 stupňů mezi jeho vstupem a výstupem. Je vhodný pro instalaci a spojení mezi zásobníky vzduchu a foukacími trubkami pro sběr prachu, zajišťuje hladké proudění vzduchu a poskytuje pulzní čistící proud vzduchu, který splňuje specifikace.

Elektromagnetické pulzní ventily mají vysoké požadavky na čistotu média; média obsahující částice nejsou vhodná k použití a veškeré nečistoty musí být nejprve odfiltrovány. Kromě toho nejsou viskózní média vhodná pro použití.
