Pulzní ventil DMF-Z-20

DMF-Z-20 Pravoúhlý elektromagnetický pulzní ventil Elektromagnetický pulzní ventil (také známý jako membránový ventil) slouží jako „spínač“ stlačeného vzduchu pro pulzní tryskový čisticí systém v pulzních sběračích prachu. Řízený signály z řídicího přístroje pulzní trysky sekvenčně provádí čištění filtračních sáčků pomocí pulzní trysky po řadě (nebo oddělení), přičemž udržuje odpor sběrače prachu v předem nastaveném rozsahu, aby byla zajištěna jeho zpracovatelská kapacita a účinnost sběru prachu.

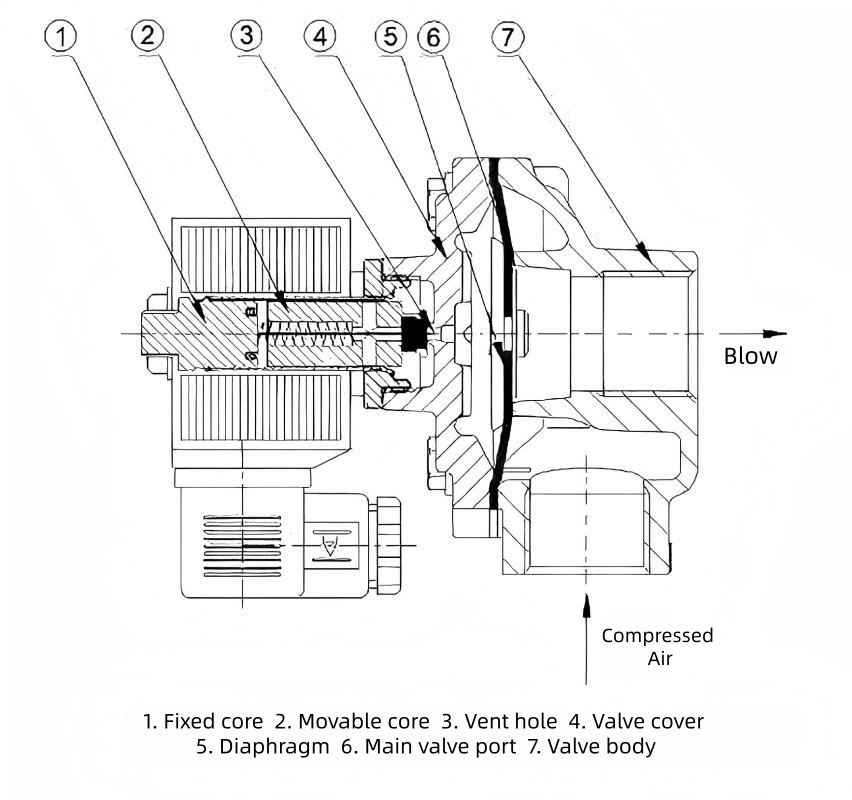

Schematický diagram:

Konstrukční vlastnosti:

DMF-Z-20 je pravoúhlý elektrický pulzní solenoidový ventil. Jeho strukturální vlastnosti jsou následující:

Pravoúhlé provedení: Vstup a výstup tvoří úhel 90°, což zajišťuje plynulé proudění vzduchu a vhodnost pro instalaci mezi vzduchové nádrže a foukací trubky sběrače prachu.

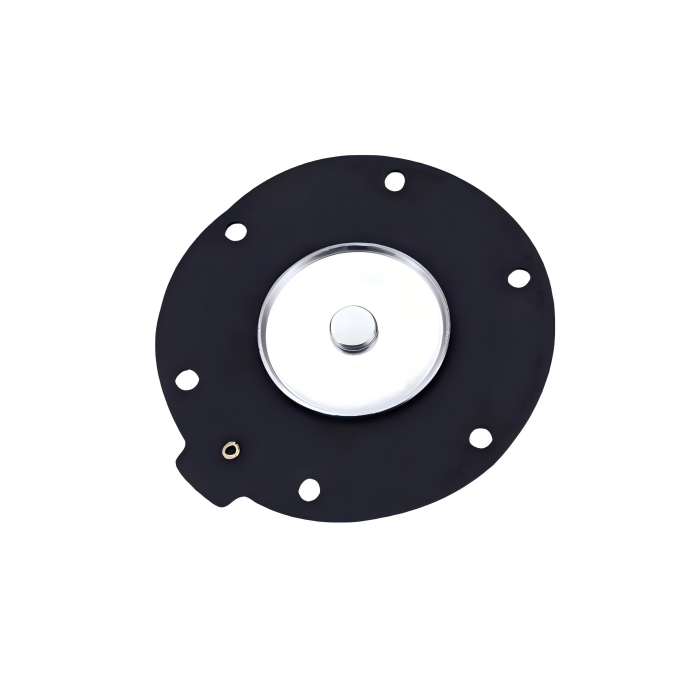

Klíčové součásti: Obsahuje elektromagnetickou hlavu, membránu, tělo ventilu a pružinu. Tělo ventilu je vyrobeno ze slitiny hliníku, zatímco membrána má typicky strukturu vyztuženou nitrilovou pryží, která nabízí odolnost proti opotřebení a vysoký těsnicí výkon.

Způsob připojení: Obsahuje připojovací závit G3/4" o jmenovitém průměru 20 mm.

Ovládání membrány: Ovládá se pneumatickým tlakovým rozdílem. Když je napájen, otevře hlava elektromagnetu odlehčovací port, aby odvzdušnil tlak v zadní komoře, což umožní plynu z přední komory zvednout membránu pro zpětné vyfouknutí. Po deaktivaci se pružina resetuje, aby uzavřela otvor a obnovila utěsněný stav.

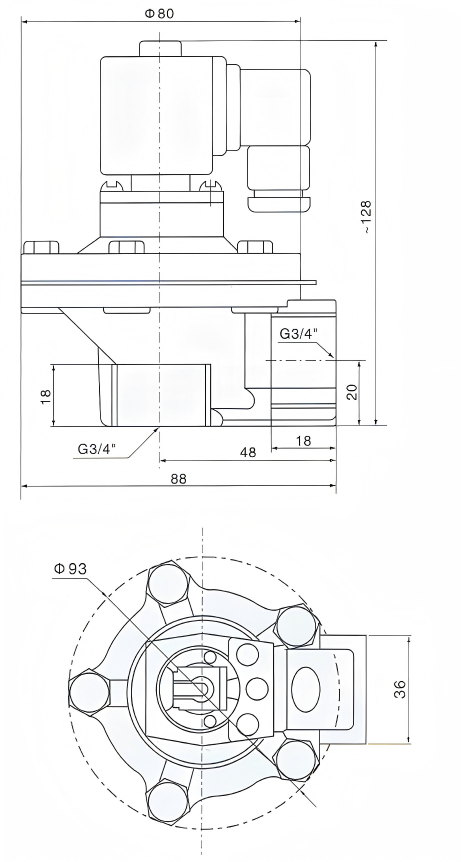

DMF-Z-20 Celkové rozměry:

Technické specifikace:

Pracovní princip:

DMF-Z-20 Pravoúhlý elektromagnetický pulzní ventil Membrána rozděluje elektromagnetický pulzní ventil na přední a zadní vzduchovou komoru. Když je přiváděn stlačený vzduch, vstupuje do zadní komory přes škrticí otvor. V tomto okamžiku tlak v zadní komoře nutí sestavu membrány utěsnit výstup ventilu, čímž se elektromagnetický pulzní ventil uvede do „zavřeného“ stavu.

Elektrický signál z řídicího nástroje pulzního proudu způsobí zatažení kotvy ventilu. Tím se otevře výfukový otvor v zadní komoře a rychle se odtlakuje. Sestava membrány se pohybuje dozadu a umožňuje tak proudění stlačeného vzduchu přes výstup ventilu. Ventil přejde do stavu „otevřeno“.

Když elektrický signál z regulátoru pulzního proudu ustane, kotva elektromagnetického pulzního ventilu se resetuje. Výfukový port zadní komory se uzavře a tlak v zadní komoře se zvýší, což nutí sestavu membrány těsně utěsnit proti výstupu ventilu. Elektromagnetický pulzní ventil se vrátí do „zavřeného“ stavu.

Oblasti použití:

Jádro DMF-Z-20 je určeno pro pulzní tryskové čisticí systémy sběračů prachu, kompatibilní s filtračními sáčky, filtračními patronami, keramickými trubicemi a dalšími filtračními prvky. Slouží jako „spínač“ stlačeného vzduchu pro blowback systém. Jeho aplikace jsou soustředěny v průmyslových prostředích s vysokou prašností:

Ochrana životního prostředí:Pulzní tryskové čisticí systémy kompatibilní s různými sběrači prachu z pytlů/kazet.

Průmyslová výroba:Stavební materiály (cement/vápno), hutnictví (ocel/tavení), hornictví, chemikálie, farmacie, zpracování krmiv, dřevozpracující, papírenská výroba atd.

Další aplikace:Asistované foukání v pneumatických dopravních systémech a zařízení/provozní podmínky vyžadující čištění pulzním proudem.
