Jaké jsou rozdíly mezi pravoúhlými, ponořenými a přímými pulzními ventily? Jak vybrat na základě požadavků?

Elektromagnetický pulzní ventil jako klíčové ovládací prvky v systémech pulzního čištění slouží jako „spínač“ stlačeného vzduchu pro pulzní sběrače prachu. Jeho výkon přímo ovlivňuje kapacitu zpracování kolektoru a účinnost zachycování prachu. Aby uživatelé v průmyslu mohli přesně porozumět technickým rozdílům mezi třemi hlavními typy pulzních ventilů – pravoúhlý, ponořený a přímý – a vědecky formulovat plány výběru, tento článek systematicky nastiňuje strukturu, principy a použitelné scénáře těchto ventilů na základě průmyslových technických specifikací a charakteristik produktu. Poskytuje reference pro inženýrský návrh odstraňování prachu a provoz a údržbu zařízení.

I. Základní definice a konstrukční vlastnosti tří typů pulsních ventilů

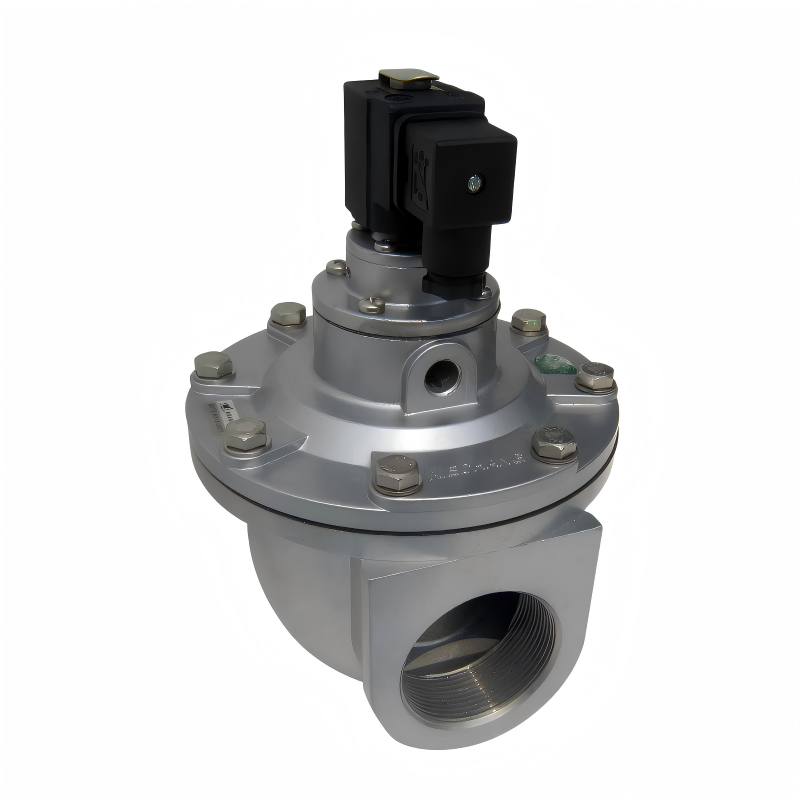

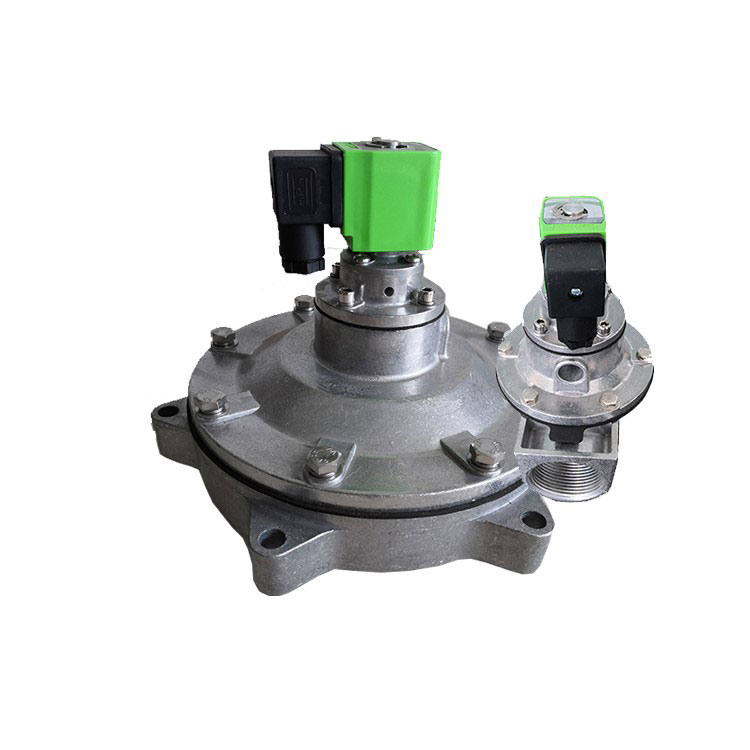

Pravoúhlý elektromagnetický pulzní ventil

Jeho charakteristikou je, že vstupní a výstupní potrubí vzduchu pravoúhlého ventilu svírá úhel 90°. Těleso ventilu a víko jsou tlakově lité z hliníkové slitiny. Po povrchové úpravě vykazují vynikající odolnost proti korozi. Membrána a těsnění jsou vyrobeny vulkanizovaným kompozitním postupem. Suroviny pro elektromagnetickou pilotní hlavu se skládají z vysoce účinných magnetických materiálů a materiálů magnetického stínění z nerezové oceli. Kritické součásti, jako jsou pružiny a upevňovací prvky, jsou vyrobeny z nerezové oceli. Způsob připojení: Trubka rozdělovače vzduchu (vzduchový zásobník) a foukací trubka sběrače prachu jsou vloženy do vstupu a výstupu ventilu, utěsněné na obou koncích přítlačnými maticemi.

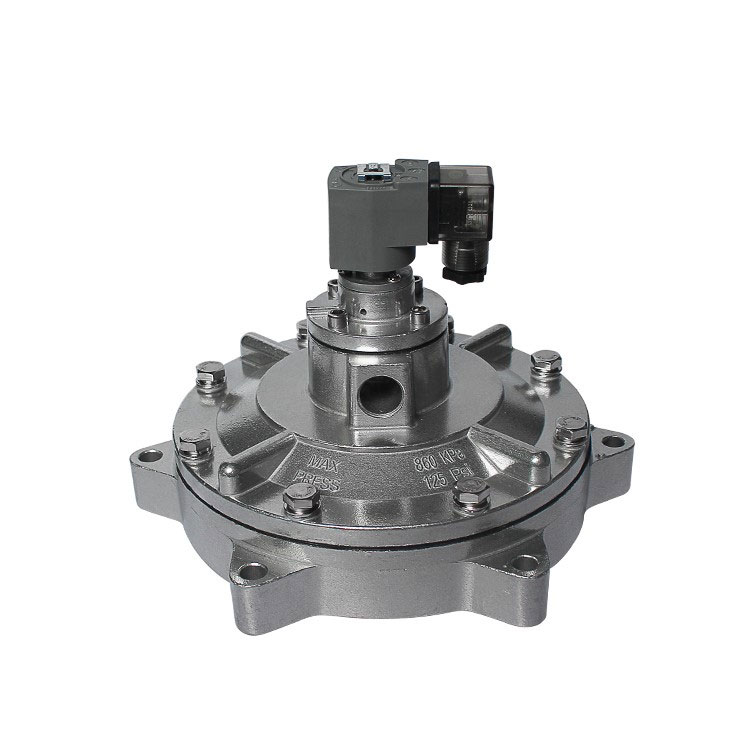

Ponořený elektromagnetický pulzní ventil

Skládá se z elektromagnetické pilotní hlavy, sestavy membrány (membrána, tlačná pružina, těsnění) a těla ventilu. Instaluje se ponořený do vzduchojemu a připojuje se k zásobníku přes přírubu. Výstupní port je centrálně umístěn uvnitř tělesa ventilu uvnitř zásobníku a prochází komponentami, jako je zařízení pronikající stěnou, aby vstoupil do vyfukovací komory za účelem provozu. Tento typ ventilu se vyznačuje optimalizovaným designem průtokového kanálu, který účinně snižuje odpor proudění plynu a zajišťuje stabilní provoz i za podmínek nízkého tlaku. Tato konstrukce snižuje spotřebu energie a prodlužuje životnost membrány.

Přímý elektromagnetický pulzní ventil

Středové osy vstupu a výstupu vzduchu jsou vyrovnány v přímce bez úhlové odchylky, přičemž směr proudění plynu je jasně vyznačen na povrchu tělesa ventilu. Instalace zahrnuje připojení jednoho konce ke vzduchové trubce vycházející ze vzduchové nádrže a druhého konce ke vzduchové trubce foukací komory. Jeho jednoduchá konstrukce usnadňuje instalaci, díky čemuž je běžnou součástí pulzních sběračů prachu vzduchových nádrží.

II. Srovnávací analýza společných a odlišných pracovních principů

Princip činnosti pravoúhlých pulzních ventilů

Membrána uvnitř ventilu jej rozděluje na přední a zadní vzduchovou komoru. Když je přiváděn stlačený vzduch, vstupuje do zadní komory přes škrticí otvor. Tlak v zadní komoře nutí membránu k utěsnění výstupního otvoru, čímž se ventil dostává do „zavřeného“ stavu.

Elektrický signál z řídicího nástroje pulsní trysky pohne kotvou elektromagnetického pulsního ventilu a otevře ventilační otvor zadní komory. Zadní komora se rychle odtlakuje, což způsobí zatažení membrány. Stlačený vzduch pak proudí výstupem ventilu, čímž se pulzní ventil uvede do stavu „otevřeno“. Okamžité uvolnění stlačeného vzduchu vytváří tryskový proud.

Když elektrický signál z pulzního ovladače ustane, kotva ventilu se resetuje. Větrací otvor zadní komory se uzavře a tlak v zadní komoře stoupne, čímž se membrána přitlačí zpět k výstupu ventilu. Pulzní ventil se vrátí do stavu „zavřeno“.

Princip činnosti ponorného pulsního ventilu

Pulzní ventil je rozdělen na přední a zadní komoru. Když je přiváděn stlačený vzduch, vstupuje do zadní komory přes škrticí otvor. Tlak v zadní komoře nutí membránu k utěsnění výstupu ventilu a udržuje pulzní ventil v „zavřeném“ stavu.

Když elektrický signál z pulzního ovladače pohne kotvou ventilu, otevře se odvětrání zadní komory. Rychlá ztráta tlaku v zadní komoře způsobí pohyb membrány, což umožní stlačený vzduch vytékat přes výstup ventilu. Pulzní ventil přejde do stavu „otevřeno“ a na okamžik uvolní dávku stlačeného vzduchu.

Když elektrický signál z pulzního regulátoru ustane, kotva ventilu se resetuje, odvětrání zadní komory se uzavře a tlak v zadní komoře stoupne, což donutí membránu utěsnit výstup ventilu. Pulzní ventil se vrátí do stavu „zavřeno“.

Princip činnosti přímého pulsního ventilu

1. Uzávěr při vypnutí: Stlačený vzduch vstupuje do zadní komory otvorem škrticí klapky. Tlak v zadní komoře > tlak v přední komoře, zatlačením na membránu k utěsnění výstupu hlavního ventilu a uzavřením ventilu.

2. Otevření při zapnutí: Pulzní ovladač vyšle signál, elektromagnetická síla zvedne kotvu a otevře větrací otvor. Zadní komora rychle odtlakuje a vytvoří tlakový rozdíl mezi přední a zadní komorou. Membrána se pohybuje dozadu, otevírá hlavní ventilový port a stlačený vzduch je vyfukován ven.

3. Reset při vypnutí: Když elektrický signál ustane, pružina kotvy se vrátí a uzavře větrací otvor. Tlak v zadní komoře je obnoven přes otvor škrticí klapky, což způsobí resetování membrány a uzavření hlavního ventilového portu, čímž se vrátí do výchozího stavu.

III. Klíčové technické parametry a kritéria výběru

Standardizace základních technických parametrů: Domácí pravoúhlé a přímé pulzní ventily pracují v rozsahu tlaků 0,4–0,6 MPa. Importované protějšky jednotně pracují při 0,4-0,6 MPa bez ohledu na typ. Obě kategorie nevykazují žádné zásadní rozdíly v toleranci tlaku nebo jmenovitém tlaku aplikace.

Tři základní principy vědeckého výběru

1. Princip kompatibility provozního tlaku: Pro scénáře nízkého tlaku (vyžadující snížený tlak zdroje vzduchu) upřednostněte ponořené elektromagnetické pulzní ventily. Pro standardní tlakové podmínky (0,4-0,6 MPa) flexibilně vyberte pravoúhlé nebo přímé typy na základě omezení instalace.

2. Instalace Princip přizpůsobení prostoru: Když jsou vzduchová nádrž a foukací trubka svisle vyrovnány, použijte pravoúhlé elektromagnetické pulzní ventily. Pro lineární uspořádání použijte přímé elektromagnetické pulzní ventily. Je-li vyžadována vnitřní instalace uvnitř vzduchové nádrže, upřednostňují se ponořené elektromagnetické pulzní ventily.

3. Princip korespondence typu zařízení: Pulzní sběrače prachu Air-box by měly primárně používat přímé elektromagnetické pulzní ventily. Pulzní sběrače prachu mohou vybrat pravoúhlé elektromagnetické pulzní ventily na základě úhlu instalace. Pro velké systémy sběru prachu pracující za podmínek nízkého tlaku se doporučují ponořené elektromagnetické pulzní ventily.

IV. Kontext průmyslové aplikace a výhled

Elektromagnetický pulzní ventil je široce používán v aplikacích pro shromažďování prachu a jeho výkonnostní stabilita přímo ovlivňuje účinnost čištění životního prostředí a kontinuitu průmyslové výroby. Jak se ekologické normy neustále zlepšují, požadavky na energeticky účinné pulzní ventily s dlouhou životností stále rostou. Cílem tohoto vydání technických srovnání a pokynů pro výběr pro tři hlavní typy pulzních ventilů je pomoci průmyslovým uživatelům vyhnout se problémům při výběru, zvýšit účinnost systému sběru prachu a snížit provozní náklady. V budoucnu se technologický pokrok zaměří na přesnější řízení tlaku, prodlouženou životnost a širší adaptabilitu na různé provozní podmínky, což poskytne podporu klíčových komponent pro průmyslovou zelenou transformaci.
