Abstraktní
Sběrač prachu může navenek vypadat „v pořádku“, zatímco uvnitř potichu vypouští výkon – sáčky se brzy oslepují, tlakový rozdíl stoupá, spotřeba stlačeného vzduchu stoupá a neplánované odstávky se stávají rutinní „příběhem údržby“. V mnoha systémech není hlavní příčinou filtrační médium, ani ventilátor a dokonce ani regulátor. Je to čistící smyčka pulzní trysky – a v srdci této smyčky sedíPulzní ventil ASCO.
Tato příručka vysvětluje, jak pulzní ventily skutečně ovlivňují energii čištění, životnost sáčku a provozní náklady; jak vybrat správnou konfiguraci ventilu; a jak odstranit nejběžnější bolestivé body (netěsnosti, slabé pulzy, selhání membrány, námraza a vyhoření cívky). Najdete zde také praktický kontrolní seznam, plán údržby a sekci FAQ napsanou pro nákupní týmy, inženýry závodu a servisní techniky, kteří potřebují výsledky – nikoli marketingovou mlhu.
Klíčové věci
- Síla pulsu je výsledkem systému (ventil + nádrž + potrubí + tryska + časování), ale ventil nastavuje strop.
- „Správná velikost“ není jen průměr portu – doba odezvy a charakteristiky průtoku jsou důležité pro skutečnou energii čištění.
- Většina poruch je předvídatelná: vlhkost, špatná kvalita vzduchu, nesprávné napětí, nadměrné pulzování a chyby při instalaci.
- Disciplinovaný plán kontrol stojí mnohem méně než pytle, prostoje a odpady stlačeného vzduchu.
Obsah
- Přehled článku

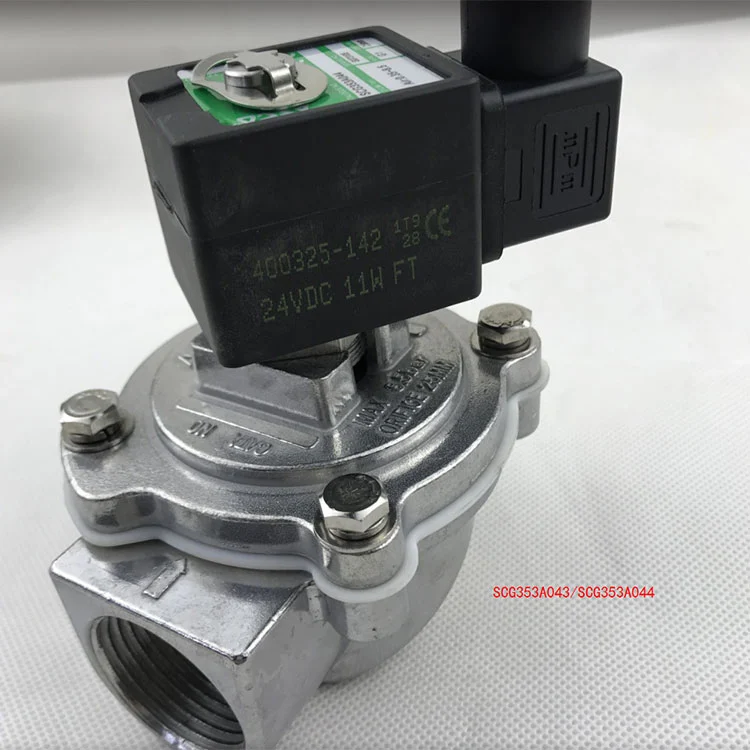

- Co dělá pulsní ventil ASCO v systému Pulse-Jet
- Zákaznická bolest Tato komponenta přímo řeší
- Průvodce výběrem: Jak vybrat správný ventil
- Tabulka rychlých specifikací a rozhodnutí
- Instalační postupy, které zabrání 80 % problémů
- Odstraňování problémů: Příznaky, příčiny, opravy
- Plán údržby pro předvídatelný výkon
- Zdroje a dokumentace pro důvěru
- FAQ
Přehled článku
- Definujte práci pulzního ventilu v reálných provozních podmínkách (ne v učebnicových termínech).
- Mapujte běžné stížnosti zařízení na pulzní výkon a chování ventilů.
- Poskytněte praktický rámec pro výběr (porty, tlak, odezva, napětí, prostředí).
- Sdílejte postupy instalace a uvádění do provozu, které omezují chyby, kterým lze předejít.
- Nabídněte tabulku řešení problémů na základě příznaků pro rychlou diagnostiku.
- Zabalte do plánu údržby a kontrolního seznamu dokumentace k nákupu v souladu s očekáváním.
Co dělá pulsní ventil ASCO v systému Pulse-Jet
V pulzní trysce (nebo kazetovém sběrači prachu) dochází k čištění, když krátký výron stlačeného vzduchu prochází foukačkou a do každé řady filtrů. Ten výbuch musí býtrychle(doba ostrého náběhu),silný(dostatek vzdušné hmoty) aopakovatelné(konzistentní cyklus po cyklu). Pulzní ventil je „brána“, která uvolňuje uložený vzduch ze sběrače/nádrže do foukače kontrolovaným, vysoce energetickým výstřelem.
Co získáte, když ventil dělá svou práci
- Stabilní diferenční tlak:Vaše RP se týden co týden neposouvá nahoru.
- Delší životnost filtru:Sáčky čistí efektivně, aniž by byly „přepulzovány“ k smrti.
- Nižší náklady na stlačený vzduch:Pulsujete méně často, protože každý pulz skutečně funguje.
- Předvídatelná výroba:Žádné překvapivé události během špiček směn.
Kontrola reality:Mnoho webů obviňuje nejprve filtrační média. Pokud je však puls slabý, dokonce i „prémiová“ média brzy oslepí. AnPulzní ventil ASCO(správně vybrané a nainstalované) často řeší základní deficit čisticí energie, který výměna médií nedokáže.
Zákaznická bolest Tato komponenta přímo řeší
Pokud hledáte „pulzní ventil ASCO“, je pravděpodobné, že to neděláte pro zábavu – reagujete na příznaky. Zde jsou body bolesti, které mají tendenci vysledovat zpět k výkonu nebo kompatibilitě pulzního ventilu:
Bod bolesti: Diferenční tlak stále stoupá
Často způsobeno slabými pulzy (pomalá odezva ventilu, poddimenzované porty, omezená foukačka/trysky nebo nedostatečný tlak v nádrži).
Bod bolesti: Vaky brzy selžou nebo se roztrhnou v horní části
Někdy je to spíše „příliš mnoho čištění“ než příliš málo – nesprávné načasování, nadměrná frekvence pulzů nebo nestabilní pulzní rázy způsobené špatným chováním ventilů.
Bod bolesti: Účty za stlačený vzduch vypadají směšně
Netěsné membrány, špatné těsnění nebo použití pulsů pro kompenzaci systémových problémů mohou nepřetržitě spalovat vzduch.
Bod bolesti: Náhodné prostoje v chladném nebo vlhkém období
Kolísání vlhkosti + teploty může způsobit lepení, pomalou odezvu, námrazu a namáhání cívky/solenoidu, pokud je řízení kvality vzduchu slabé.
Skryté náklady lidé podceňují
Největší náklad je zřídkakdy samotný ventil. Jde o přerušení výroby, přesčasy údržby, předčasné sady sáčků a plýtvání energií. Zacházejte s pulzním ventilem jako se spolehlivým komponentem, nikoli jako součást zboží.
Průvodce výběrem: Jak vybrat správný ventil
Výběr anPulzní ventil ASCOje méně o hledání značky a více o přizpůsobení chování ventilu vašemu designu sběrače prachu. Použijte tento rámec, abyste se vyhnuli chybám typu „sedí to potrubí, takže to musí být v pořádku“.
1) Přizpůsobte velikost portu požadavku na čištění (ne odhadům)
- Velikost kolektoru a počet filtrů:Více filtrů obvykle vyžaduje vyšší pulzní objem vzduchu nebo optimalizované načasování.
- Konfigurace foukače/trysky:Omezení po proudu mohou neutralizovat větší ventil.
- Cílová délka pulzu:Silný puls dodaný rychle často překonává dlouhý, líný puls.
2) Potvrďte okno pracovního tlaku
Mnoho systémů pracuje kolem 0,4–0,6 MPa (4–6 bar), ale váš skutečný „efektivní“ tlak závisí na ztrátách v nádrži, potrubí a armaturách. Ventil, který je spokojený ve vašem skutečném tlakovém okně, bude nepřetržitě pulzovat; nesoulad může způsobit slabé čištění nebo namáhání membrány.
3) Zkontrolujte napětí cívky elektromagnetu a očekávané zatížení
- Napětí:Ujistěte se, že výstup vašeho ovladače odpovídá specifikacím cívky (AC/DC a přesné napětí).
- Prostředí:Teplo, prach a vibrace vyžadují robustní ochranu cívky a správné postupy zapojení.
- Pulzní frekvence:Vysokofrekvenční pulzování může přehřát cívky, pokud je systém špatně nakonfigurován.
4) Vyberte materiály pro váš prach a klima
Prostředí shromažďování prachu se velmi liší: cement, dřevo, ocel, chemikálie, potravinářské výrobky, vysoká vlhkost, zimy pod nulou. Materiál těla ventilu a kvalita membrány by měly odpovídat podmínkám, aby se zabránilo bobtnání, praskání nebo lepkavé činnosti.
Kontrolní seznam pro výběr (vytisknout toto)
- Velikost portu a typ připojení (závitový/přírubový, in-line/úhlový typ)
- Rozsah pracovního tlaku a dostupný objem nádrže
- Napětí cívky (AC/DC), typ konektoru a výstup regulátoru
- Rozsah okolní teploty a úroveň vlhkosti
- Úroveň kvality vzduchu (obsah oleje/vody) a strategie filtrace
- Požadovaný servisní přístup (dostupnost membránové sady, přestavitelnost)
Tabulka rychlých specifikací a rozhodnutí
Použijte tuto tabulku jako nástroj pro rychlou podporu rozhodování. Nenahrazuje inženýrský design, ale udrží nákup v souladu s tím, na čem skutečně záleží.
| Rozhodovací faktor | Co ověřit | Pokud budete ignorovat, můžete vidět | Praktický tip |
|---|---|---|---|
| Velikost portu | Omezení vstupu ventilu vs. foukačka/tryska | Slabé pulsy, rostoucí DP | Větší není vždy lepší, když se dusí po proudu |
| Doba odezvy | Rychlé chování při otevírání/zavírání | „Měkký“ puls, který netrhá koláč | Upřednostněte opakovatelnost pro stabilní čištění |
| Tlakové okno | Skutečný tlak v nádrži při zatížení | Nedočištění nebo namáhání membrány | Změřte tlak při pulsování, nejen při volnoběhu |
| Napětí cívky | AC/DC, přesné napětí, typ konektoru | Přehřívání cívky, vynechávání zapalování | Přizpůsobit výstup regulátoru; vyhněte se „dostatečně blízko“ záměně napětí |
| Kvalita vzduchu | obsah vody/oleje; filtrace a odvodnění | Lepení, netěsnosti, námraza, rychlé opotřebení membrány | Zacházejte se vzduchem jako s procesní tekutinou – čistý a suchý vítězí |
Instalační postupy, které zabrání 80 % problémů
Většina stížností na „špatné ventily“ jsou ve skutečnosti problémy s instalací systému nebo s uvedením do provozu. Pokud chcete svůjPulzní ventil ASCOChcete-li se chovat jako spolehlivý díl, považujte instalaci za úkol spolehlivosti.
Udělejte to během instalace
- Udržujte potrubí čisté:Před montáží propláchněte vedení. Drobné nečistoty mohou poškodit těsnicí plochy.
- Použijte správné metody těsnění:Vyhněte se přílišnému utahování závitových spojů, které by mohlo narušit zarovnání.
- Podpěrné potrubí:Nenechávejte na těle ventilu viset těžké foukačky.
- Potvrďte uzemnění a ochranu cívky:Stabilní napájení a správné zapojení zabraňují vyhoření.
- Ověřte časování pulsu:Začněte konzervativní; upravit na základě trendů DP a chování prachu.
Vyvarujte se těchto běžných chyb
- Vynechání řízení vlhkosti (žádná strategie vypouštění, žádná sušička, žádný odlučovač vody).
- Zvýšení pulzní frekvence pro „opravu“ rostoucího DP bez kontroly hlavních příčin.
- Smíchání napětí cívky na jednom kolektoru po rychlé výměně dílů.
- Ignorování ucpání foukačky/trysky – pak obviňování ventilu ze slabých pulzů.
Odstraňování problémů: Příznaky, příčiny, opravy
Když se sběrač prachu chová špatně, záleží na rychlosti. Použijte níže uvedený přístup podle příznaků, abyste zúžili, co se děje, než naslepo vyměníte díly.
| Příznak | Pravděpodobná příčina | Rychlé kontroly | Opravit |
|---|---|---|---|
| Slabý puls / špatné čištění | Nízký tlak v nádrži, omezená foukačka/tryska, pomalá odezva ventilu | Zkontrolujte tlak během pulzování; zkontrolujte otvory trysek; poslouchat „ostrý“ pulzní zvuk | Obnovte tlak; jasná omezení; ověřte správné specifikace ventilu/cívky |
| Neustálý únik vzduchu | Opotřebení membrány, úlomky na sedle, poškození těsnění | Mýdlový test na kloubech; izolujte ventil, abyste potvrdili zdroj úniku | Vyměňte sadu membrány; čisté sedadlo; zlepšit filtraci vzduchu |
| Selhání ventilu / nepravidelné pulzování | Nesoulad napětí, uvolněná kabeláž, problém s výstupem ovladače | Změřte napětí cívky při zatížení; zkontrolujte konektory a uzemnění | správné zapojení; použijte správnou cívku; zkontrolujte kanály ovladače |
| Membrána selhává příliš často | Znečištění vlhkostí/olejem, nadměrné pulzování, nesprávný materiál pro teplotu | Vypusťte vlhkost; kontrolovat vzduchové filtry; zkontrolovat nastavení pulzní frekvence | Suchý/čistý vzduch; optimalizovat načasování; vyberte materiál membrány vhodný pro klima |
| Lepení/námraza za chladného počasí | Voda ve vzduchovém potrubí, zamrzání na těle ventilu | Zkontrolujte odtoky; hledat vodu v nádrži; sledovat rosný bod | Zlepšit sušení; izolovat; upravit strategii kompresoru a vypouštění |
Profi tip:Pokud DP stoupá, ale pulzy „zní normálně“, nezastavujte se u toho – zkontrolujte vyrovnání trysek a stav otvoru foukače. Dokonalý ventil nemůže kompenzovat částečně ucpanou foukačku.
Plán údržby pro předvídatelný výkon
Nepotřebujete „děti“ pulzní chlopně, ale potřebujete opakovatelnou rutinu. Cílem je zachytit malé problémy dříve, než se stanou odstávkami.
| Interval | co dělat | Čemu brání |
|---|---|---|
| Denně / za směnu | Vypusťte vlhkost; zkontrolujte stabilitu tlaku vzduchu; rychlý pohled na DP | Námraza, lepení, slabé pulsy, překvapivé DP hroty |
| Týdně | Poslouchejte abnormální zvuky úniku; zkontrolujte kabeláž a konektory | Únik vzduchu, vynechávání zapalování, občasné poruchy |
| Měsíční | Namátková kontrola foukače/trysek; ověřte nastavení časování pulsu | Nedočištění, nadměrné čištění, nerovnoměrné zatížení řádků |
| Čtvrtletní / pololetní | Zkontrolujte stav membrány (podle potřeby); audit výkonu filtrace vzduchu | Náhlé úniky, časté přestavby, nestabilní pulzní energie |
Pokud váš závod provozuje silný prach nebo extrémní klima, zkraťte kontrolní cyklus. Spolehlivost je vždy levnější než pohotovost.
Sourcing a dokumentace pro důvěru
Když zdroj anPulzní ventil ASCO(nebo kompatibilní náhrady), požádejte o dokumentaci, která podporuje předvídatelné použití ve vašem prostředí.
Co by seriózní kupující měli požadovat
- Přehledný technický list:typ připojení, rozsah tlaku, napětí cívky a podrobnosti o servisní sadě.
- Poznámky k materiálu a kompatibilitě:možnosti membrány pro teplotu a kvalitu vzduchu.
- Sledovatelnost kvality:identifikace šarže, kontrolní záznamy a integrita balení.
- Servisní podpora:pokyny k instalaci, načasování, odstraňování problémů a intervalech přestavby.
Kde Qingdao Star Machine Technology Co., Ltd. zapadá
NaQingdao Star Machine Technology Co., Ltd., náš tým podporuje projekty na zachycování prachu pomocí komponent pulzních trysek a praktických technických pokynů – zejména pro kupující, kteří chtějí méně překvapení po instalaci. Pokud se snažíte stabilizovat DP, snížit odpad stlačeného vzduchu nebo snížit neplánované prostoje baghouse, můžeme vám pomoci ověřit faktory výběru (konfigurace portu, napětí cívky, strategie kvality vzduchu) a sladit je s vašimi provozními podmínkami.
O tomto průvodci
Tento článek je napsán jako praktická příručka pro provoz a údržbu sběru prachu. Při kontrole nebo servisu pulzních ventilů vždy dodržujte bezpečnostní postupy vašeho pracoviště, požadavky na zablokování/označení a příručky k zařízení.
FAQ
Kolikrát by měl pulzní ventil spustit za minutu?
Univerzální číslo neexistuje. Začněte s konzervativním načasováním na základě vašeho zatížení prachem a cílového rozsahu DP, poté vylaďte z dat. Pokud agresivně pulsujete, jen abyste zabránili stoupání DP, je to signál ke kontrole stability tlaku vzduchu, omezení foukání a zda odezva a velikost ventilu odpovídá kolektoru.
Co způsobuje neustálou netěsnost pulzního ventilu?
Mezi běžné příčiny patří opotřebení membrány, nečistoty na těsnicím povrchu, znečištění vzduchu (olej/voda) nebo poškození sedla. Nepřetržité úniky plýtvají stlačeným vzduchem a mohou maskovat další problémy, protože systém mezi pulzy nikdy zcela „neodpočívá“.
Je větší velikost portu vždy lepší?
Ne vždy. Pokud jsou vaše dmychadla, trysky nebo armatury omezující, větší ventil nepřinese proporcionální zlepšení. To, co chcete, je správná kombinace rychlé odezvy, adekvátního průtoku a cesty po proudu, která dokáže tento vzduch skutečně efektivně využít.
Proč se vypalují cívky na sběračích prachu?
Nesoulad napětí, nestabilní napájení, nesprávné zapojení, nadměrná frekvence pulzování nebo hromadění tepla, to vše může přispět. Ověřte specifikace cívky proti výstupu regulátoru, chraňte kabeláž před vibracemi a vyhněte se používání rychlého pulzování jako náhrady za řešení problémů s čištěním kořenových příčin.
Kdy je třeba vyměnit sadu membrány?
Vyměňte, když během kontroly uvidíte netěsnost, oslabené pulzy, pomalou odezvu nebo viditelné opotřebení membrány. Pokud má vaše prostředí vysokou vlhkost nebo špatnou kvalitu vzduchu, mohou být intervaly přestavby kratší – zlepšení filtrace vzduchu a odvodnění může dramaticky prodloužit životnost membrány.
Závěrečné myšlenky
Sběrač prachu je jen tak spolehlivý, jak spolehlivý je jeho čisticí systém. Pokud je vaše DP nestabilní, sáčky selhávají brzy nebo se náklady na stlačený vzduch vymykají kontrole, se zaměřením na smyčku pulzního proudu – a výběrem správnéPulzní ventil ASCOkonfigurace – často přináší nejrychlejší návratnost investic.
